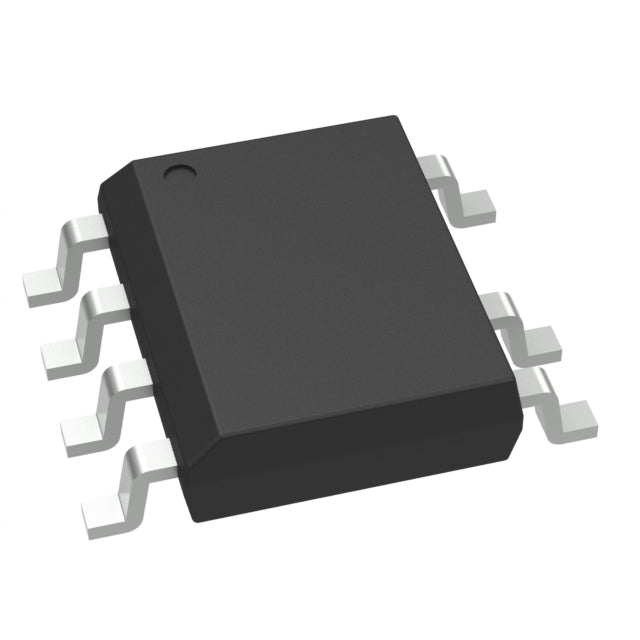

Image shown is a representation only. Exact specifications should be obtained from the product data sheet.
AP3968DMTR-G1
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | €0,95 EUR | €0,95 EUR |
| 15+ | €0,87 EUR | €13,05 EUR |
| 25+ | €0,86 EUR | €21,50 EUR |
| 50+ | €0,81 EUR | €40,50 EUR |
| 100+ | €0,71 EUR | €71,00 EUR |
| N+ | €0,14 EUR | Price Inquiry |
Verfügbarkeit für Abholungen konnte nicht geladen werden
AP3968DMTR-G1 Offline-Schaltregler-IC
Der AP3968DMTR-G1 von Diodes Incorporated ist ein leistungsstarker 4-W-Flyback-Schaltregler-IC für isolierte AC/DC- und DC/DC-Wandleranwendungen. Diese integrierte Energiemanagementlösung verfügt über einen eingebauten Fehlerschutz, einschließlich Übertemperatur- und Kurzschlussschutz, und eignet sich daher ideal für Anwendungen in Industrie, Telekommunikation und Unterhaltungselektronik, die zuverlässige und kompakte Netzteile erfordern.
Hauptmerkmale und Vorteile
- Integrierte Flyback-Topologie: Vollständige Offline-Schaltlösung mit internem Schalter für vereinfachtes Design
- Breiter Eingangsspannungsbereich: 5,3 V bis 22 V Versorgungsspannung mit 15 V Anlaufspannung
- Effiziente Stromversorgung: 4 W Ausgangsleistung bei 60 kHz Schaltfrequenz für optimale Leistung
- Umfassender Schutz: Übertemperatur- und Kurzschlussschutz gewährleisten die Systemzuverlässigkeit.
- Isolierter Ausgang: Bietet elektrische Trennung für sicherheitskritische Anwendungen
- Kompaktes SMD-Gehäuse: 7-SO (8-SOIC)-Gehäuse spart Platz auf der Platine
- Breiter Betriebstemperaturbereich: -40 °C bis 85 °C Umgebungstemperaturbereich
- RoHS-konform: Erfüllt die Umweltstandards für den weltweiten Vertrieb
Typische Anwendungen
- AC/DC-Netzteile und Ladegeräte
- Hilfsstromversorgungen für Industrieanlagen
- Isolierte DC/DC-Wandler
- Stromversorgungsmodule für Telekommunikations- und Netzwerkgeräte
- Netzteile für Smart-Home- und IoT-Geräte
- LED-Treiberschaltungen
Vollständige technische Spezifikationen
Qualität & Konformität
Dieses Bauteil wird in Gurtverpackung für automatisierte Montageprozesse geliefert und entspricht vollständig der RoHS-Norm, wodurch es internationale Umwelt- und Sicherheitsstandards erfüllt. Als autorisierter Händler stellen wir zu jeder Bestellung vollständige Rückverfolgbarkeitsdokumente und Qualitätszertifikate bereit.
Designunterstützungsressourcen
Vollständige Datenblätter, Anwendungshinweise und Referenzdesigns stehen Ihnen zur Verfügung, um Ihren Designprozess zu unterstützen. Unser technisches Team unterstützt Sie gerne bei der Bauteilauswahl, der Schaltungsentwicklung und der Beschaffung für Serienfertigungsprojekte.
| Produkteigenschaften | Immobilienwert |
| Hersteller | Diodes Incorporated |
| Produktserie | |
| Verpackung | Tonband & Spule (TR) | |
| Ausgangsisolierung | Isoliert |
| Interner Schalter/Interne Schalter | Ja |
| Spannung - Durchschlag | - |
| Topologie | Flyback |
| Spannung - Anlauf | 15 V |
| Spannung - Versorgung (Vcc/Vdd) | 5,3 V ~ 22 V |
| Tastverhältnis | - |
| Frequenz - Schalten | 60 kHz |
| Leistung (Watt) | 4 W |
| Fehlerschutz | Überhitzung, Kurzschluss |
| Steuerungsfunktionen | - |
| Betriebstemperatur | -40 °C ~ 85 °C (TA) |
| Grad | - |
| Qualifikation | - |
| Montageart | Oberflächenmontage |
| Verpackung / Gehäuse | 8-SOIC (0,154", 3,90 mm Breite), 7 Anschlüsse |
| Gerätepaket des Lieferanten | 7-SO |
| RoHS |  |
