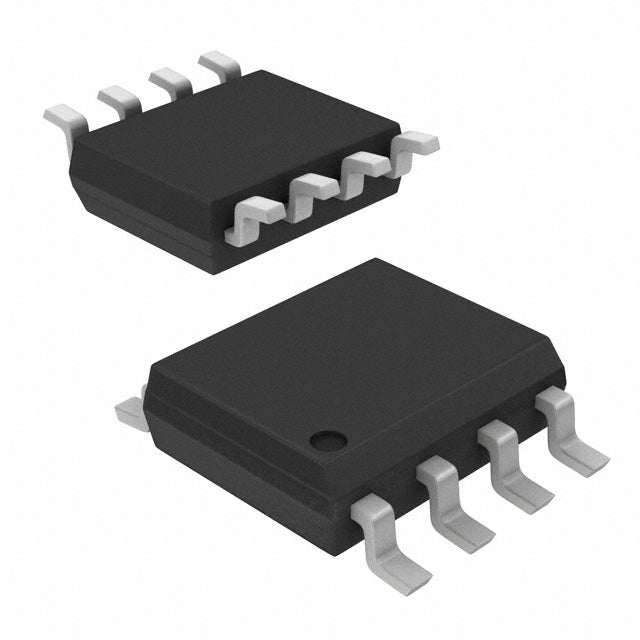

FAN7602BM Flyback-PWM-Controller-IC
Der FAN7602BM von onsemi ist ein leistungsstarker, isolierter Flyback-PWM-Controller für AC/DC-Schaltnetzteile bis 48 W. Dieser Controller-IC verfügt über einen integrierten Überspannungs- und Überlastschutz, eine Schaltfrequenz von 65 kHz und arbeitet mit einer Versorgungsspannung von 8 V bis 20 V und einer Anlaufspannung von 12 V.
Hauptmerkmale und Vorteile
- Isolierte Flyback-Topologie – Bietet galvanische Trennung für sicherheitskritische Anwendungen
- 65 kHz Schaltfrequenz – Ermöglicht kompakte Transformatorbauweise und reduzierte elektromagnetische Störungen
- Umfassender Schutz – Der integrierte Überspannungs- und Überlastschutz sichert Ihre Anlage.
- Breiter Versorgungsspannungsbereich – 8 V bis 20 V Betriebsspannung mit 12 V Anlaufspannung für flexible Implementierung
- 75 % maximales Tastverhältnis – Optimiert für effiziente Stromumwandlung
- Oberflächenmontagegehäuse 8-SOIC – Industriestandard-Footprint für die automatisierte Montage
- Erweiterter Temperaturbereich – Zuverlässiger Betrieb von -25 °C bis 125 °C (TA)
Zielanwendungen
- AC/DC-Netzteile und Ladegeräte
- Hilfsstromversorgungen für Industrieanlagen
- Telekommunikations- und Netzwerkinfrastruktur
- Energiemanagement in Unterhaltungselektronik
- LED-Treiberschaltungen
Warum sollten Sie sich für einen autorisierten Vertrieb entscheiden?
Wenn Sie den FAN7602BM über unseren autorisierten Vertriebskanal beziehen, erhalten Sie:
- ✓ 100 % Original Onsemi-Komponenten – werkseitig versiegelt mit voller Herstellergarantie
- ✓ Vollständige Dokumentation – Datenblätter, Anwendungshinweise und Referenzdesigns
- ✓ Vollständige Rückverfolgbarkeit – Konformitätszertifikat und Chargenverfolgung zur Qualitätssicherung
- ✓ Langfristiger Support – Zuverlässige Verfügbarkeit zur Unterstützung Ihrer Produktprogramme
- ✓ Technischer Design-In-Support – Zugriff auf technische Ressourcen und Referenzkonstruktionen
Vollständige technische Spezifikationen
Alle Spezifikationen unterliegen den Angaben im Herstellerdatenblatt. Kontaktieren Sie uns für Preise bei größeren Bestellmengen, Lieferzeiten und individuelle Verpackungsoptionen.
| Produkteigenschaften | Immobilienwert |
| Hersteller | Onsemi |
| Produktserie | |
| Verpackung | | |
| Ausgangsisolierung | Isoliert |
| Interner Schalter/Interne Schalter | NEIN |
| Spannung - Durchschlag | - |
| Topologie | Flyback |
| Spannung - Anlauf | 12 V |
| Spannung - Versorgung (Vcc/Vdd) | 8 V ~ 20 V |
| Tastverhältnis | 75% |
| Frequenz - Schalten | 65 kHz |
| Leistung (Watt) | 48 W |
| Fehlerschutz | Überlastung, Überspannung |
| Steuerungsfunktionen | - |
| Betriebstemperatur | -25 °C ~ 125 °C (TA) |
| Grad | - |
| Qualifikation | - |
| Montageart | Oberflächenmontage |
| Verpackung / Gehäuse | 8-SOIC (0,154", 3,90 mm Breite) |
| Gerätepaket des Lieferanten | 8-SOIC |
