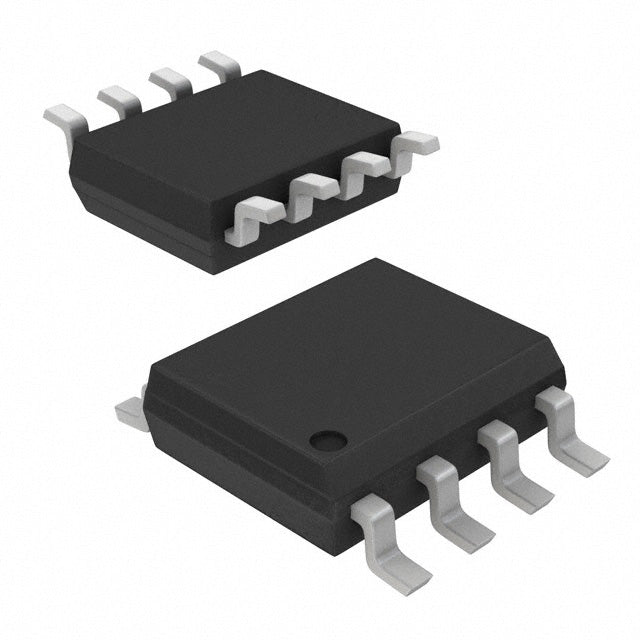

FAN7602CM
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | €82.005,95 EUR | €82.005,95 EUR |
| 15+ | €75.445,47 EUR | €1.131.682,05 EUR |
| 25+ | €73.805,36 EUR | €1.845.134,00 EUR |
| 50+ | €69.705,06 EUR | €3.485.253,00 EUR |
| 100+ | €61.504,46 EUR | €6.150.446,00 EUR |
| N+ | €12.300,89 EUR | Price Inquiry |
Verfügbarkeit für Abholungen konnte nicht geladen werden
FAN7602CM - Hochleistungsfähiger Flyback-PWM-Controller-IC
Der FAN7602CM von onsemi ist ein präziser Flyback-PWM-Controller-IC für isolierte AC/DC-Schaltnetzteile bis 48 W. Dieser Controller bietet zuverlässige Leistung mit umfassendem Fehlerschutz und eignet sich daher ideal für industrielle Anwendungen, Telekommunikation und Verbrauchernetzteile.
Hauptmerkmale und Vorteile
- Isolierte Flyback-Topologie – Bietet galvanische Trennung für sicherheitskritische Anwendungen
- Breiter Versorgungsspannungsbereich – Betrieb von 8 V bis 25 V mit 12 V Anlaufspannung
- 65 kHz Schaltfrequenz – Optimiert für Effizienz und kompakte Transformatorbauweise
- Umfassender Schutz – Schutz vor Überspannung, Übertemperatur und Überlastung
- 75 % maximaler Tastgrad – Ermöglicht eine effiziente Stromumwandlung
- Erweiterter Temperaturbereich – Zuverlässiger Betrieb von -25 °C bis 125 °C (TA)
- Kompaktes 8-SOIC-Gehäuse – Oberflächenmontage-Design für Anwendungen mit begrenztem Platzangebot
Typische Anwendungen
- AC/DC-Adapter und Ladegeräte
- Hilfsstromversorgungen für Industrieanlagen
- Stromversorgungsmodule für Telekommunikation und Netzwerke
- Netzteile für Unterhaltungselektronik
- LED-Treiberschaltungen
Warum sollten Sie sich für den FAN7602CM entscheiden?
Der von onsemi, einem führenden Anbieter von Halbleitern für das Leistungsmanagement, entwickelte FAN7602CM vereint robuste Schutzfunktionen mit effizienter Sperrwandlersteuerung. Der integrierte Schutz vor Überspannung, Übertemperatur und Überlastung sichert Ihre Anwendung und reduziert gleichzeitig die Anzahl externer Bauteile. Dank vollständiger Herstellerdokumentation und Rückverfolgbarkeit sowie der Unterstützung durch autorisierte Distributoren ist dieser Controller über einen langen Lebenszyklus verfügbar.
Vollständige technische Spezifikationen
Autorisierter Vertriebspartner – Vollständige Herstellerdokumentation, Rückverfolgbarkeit und langfristiger Support verfügbar.
| Produkteigenschaften | Immobilienwert |
| Hersteller | Onsemi |
| Produktserie | |
| Verpackung | | |
| Ausgangsisolierung | Isoliert |
| Interner Schalter/Interne Schalter | NEIN |
| Spannung - Durchschlag | - |
| Topologie | Flyback |
| Spannung - Anlauf | 12 V |
| Spannung - Versorgung (Vcc/Vdd) | 8 V ~ 25 V |
| Tastverhältnis | 75% |
| Frequenz - Schalten | 65 kHz |
| Leistung (Watt) | 48 W |
| Fehlerschutz | Überlastung, Übertemperatur, Überspannung |
| Steuerungsfunktionen | - |
| Betriebstemperatur | -25 °C ~ 125 °C (TA) |
| Grad | - |
| Qualifikation | - |
| Montageart | Oberflächenmontage |
| Verpackung / Gehäuse | 8-SOIC (0,154", 3,90 mm Breite) |
| Gerätepaket des Lieferanten | 8-SOIC |
FAN7602CM.pdf
