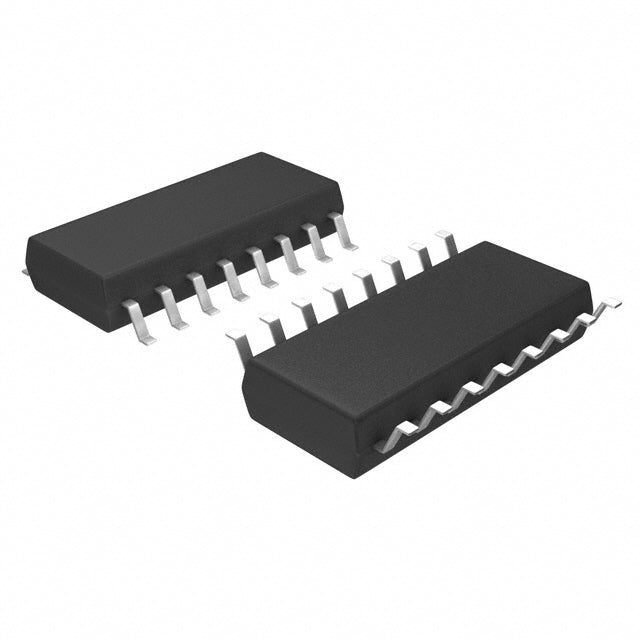

Image shown is a representation only. Exact specifications should be obtained from the product data sheet.
FAN7621BSJ
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | €82.005,95 EUR | €82.005,95 EUR |
| 15+ | €75.445,47 EUR | €1.131.682,05 EUR |
| 25+ | €73.805,36 EUR | €1.845.134,00 EUR |
| 50+ | €69.705,06 EUR | €3.485.253,00 EUR |
| 100+ | €61.504,46 EUR | €6.150.446,00 EUR |
| N+ | €12.300,89 EUR | Price Inquiry |
Verfügbarkeit für Abholungen konnte nicht geladen werden
FAN7621BSJ – Halbbrücken-Gate-Treiber-IC von onsemi
Der FAN7621BSJ ist ein leistungsstarker, isolierter Halbbrücken-Gate-Treiber-IC von onsemi, der für AC/DC-Offline-Schaltanwendungen mit einer Leistung von bis zu 192 W entwickelt wurde. Dank fortschrittlicher Frequenzsteuerung und umfassendem Fehlerschutz, einschließlich Strombegrenzung, Überlast-, Übertemperatur- und Überspannungsschutz, gewährleistet dieser Treiber-IC einen zuverlässigen Betrieb in anspruchsvollen Leistungswandlungssystemen.
Hauptmerkmale:
- Isolierte Halbbrückentopologie für erhöhte Sicherheit und Leistung
- Breiter Versorgungsspannungsbereich: 10 V bis 25 V (Vcc/Vdd)
- Hochgeschwindigkeitsschaltfähigkeit bis zu 300 kHz für effiziente Leistungsumwandlung
- 12,5 V Anlaufspannung für flexibles Systemdesign
- Betrieb mit 50 % Einschaltdauer
- Umfassendes Fehlerschutzsystem (Strombegrenzung, Überlastschutz, Übertemperaturschutz, Überspannungsschutz)
- Erweiterter Betriebstemperaturbereich: -40 °C bis 130 °C (TJ)
- Kompaktes oberflächenmontierbares 16-SOIC-Gehäuse (5,30 mm Breite)
Anwendungsbereiche: Ideal für Schaltnetzteile, AC/DC-Wandler, LED-Treiber, Batterieladegeräte und industrielle Stromversorgungssysteme, die zuverlässige isolierte Gate-Treiberlösungen mit robusten Schutzfunktionen erfordern.
Autorisierter Vertriebspartner: Wir bieten Ihnen 100% authentische Onsemi-Komponenten mit vollständiger Herstellerdokumentation, Rückverfolgbarkeit und langfristigem Support, um Ihren Designerfolg zu sichern und das Risiko der Veralterung zu minimieren.
Vollständige technische Spezifikationen
| Produkteigenschaften | Immobilienwert |
| Hersteller | Onsemi |
| Produktserie | |
| Verpackung | | |
| Ausgangsisolierung | Isoliert |
| Interner Schalter/Interne Schalter | NEIN |
| Spannung - Durchschlag | - |
| Topologie | Halbbrücke |
| Spannung - Anlauf | 12,5 V |
| Spannung - Versorgung (Vcc/Vdd) | 10 V ~ 25 V |
| Tastverhältnis | 50% |
| Frequenz - Schalten | Bis zu 300 kHz |
| Leistung (Watt) | 192 W |
| Fehlerschutz | Strombegrenzung, Überlastschutz, Übertemperaturschutz, Überspannungsschutz |
| Steuerungsfunktionen | Frequenzregelung |
| Betriebstemperatur | -40 °C ~ 130 °C (TJ) |
| Grad | - |
| Qualifikation | - |
| Montageart | Oberflächenmontage |
| Verpackung / Gehäuse | 16-SOIC (0,209", 5,30 mm Breite) |
| Gerätepaket des Lieferanten | 16-SOP |
FAN7621BSJ.pdf
