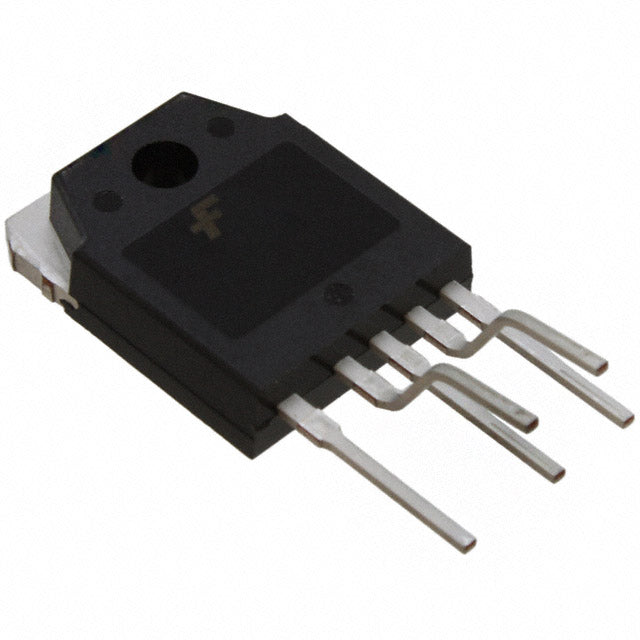

Image shown is a representation only. Exact specifications should be obtained from the product data sheet.
FS7M0680YDTU
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | €82.002,95 EUR | €82.002,95 EUR |
| 15+ | €75.442,71 EUR | €1.131.640,65 EUR |
| 25+ | €73.802,66 EUR | €1.845.066,50 EUR |
| 50+ | €69.702,51 EUR | €3.485.125,50 EUR |
| 100+ | €61.502,21 EUR | €6.150.221,00 EUR |
| N+ | €12.300,44 EUR | Price Inquiry |
Verfügbarkeit für Abholungen konnte nicht geladen werden
onsemi FS7M0680YDTU - Hochleistungsfähiger Offline-Schaltcontroller
Der FS7M0680YDTU aus der FPS™-Serie (Fairchild Power Switch) von onsemi ist ein hochzuverlässiger Offline-Schaltregler für Flyback- und Vorwärtswandler. Dieser integrierte Leistungsmanagement-IC kombiniert einen Hochspannungs-Leistungs-MOSFET mit einer fortschrittlichen PWM-Steuerschaltung und bietet so eine effiziente und zuverlässige Leistung für AC/DC-Netzteile.
Hauptmerkmale und Vorteile
- 800-V-Hochspannungsfestigkeit: Die robuste Durchschlagsfestigkeit gewährleistet einen zuverlässigen Betrieb auch in anspruchsvollen Stromversorgungsdesigns.
- Unterstützung zweier Topologien: Optimiert für Flyback- und Forward-Wandlerkonfigurationen.
- 66 kHz Schaltfrequenz: Ausgewogene Leistung für optimale Effizienz und Bauteilauslegung
- Umfassender Schutz: Integrierte Strombegrenzung, Überlast-, Überhitzungs- und Überspannungsschutz schützen Ihr System.
- Sanftanlaufsteuerung: Reduziert den Einschaltstrom und die Belastung der Bauteile beim Startvorgang.
- Breiter Betriebsbereich: Versorgungsspannung 9 V bis 30 V mit einer Anlaufschwelle von 15 V.
- Industrieller Temperaturbereich: Ausgelegt für den Betrieb bei Umgebungstemperaturen von -25 °C bis 85 °C
- Durchsteckmontage: TO-3P-5L-Gehäuse mit vorgeformten Anschlüssen für zuverlässige Leiterplattenbestückung
Anwendungen
Ideal für AC/DC-Netzteile in Unterhaltungselektronik, Industrieanlagen, LED-Beleuchtungstreibern, Hilfsnetzteilen und Offline-Batterieladegeräten, wo Effizienz, Schutz und Zuverlässigkeit von entscheidender Bedeutung sind.
Vollständige technische Spezifikationen
Alle Spezifikationen können sich ändern. Die aktuellsten Informationen finden Sie im Datenblatt des Herstellers.
| Produkteigenschaften | Immobilienwert |
| Hersteller | Onsemi |
| Produktserie | FPS™ |
| Verpackung | | |
| Ausgangsisolierung | Isoliert |
| Interner Schalter/Interne Schalter | Ja |
| Spannung - Durchschlag | 800 V |
| Topologie | Rückholfeder, Vorwärts |
| Spannung - Anlauf | 15 V |
| Spannung - Versorgung (Vcc/Vdd) | 9 V ~ 30 V |
| Tastverhältnis | 50% |
| Frequenz - Schalten | 66 kHz |
| Leistung (Watt) | - |
| Fehlerschutz | Strombegrenzung, Überlastschutz, Übertemperaturschutz, Überspannungsschutz |
| Steuerungsfunktionen | Sanftanlauf |
| Betriebstemperatur | -25 °C ~ 85 °C (TA) |
| Grad | - |
| Qualifikation | - |
| Montageart | Durchgangsloch |
| Verpackung / Gehäuse | TO-3P-5 Formanschlüsse |
| Gerätepaket des Lieferanten | TO-3P-5L (Formgebung) |
FS7M0680YDTU.pdf
