FSCQ0765RTYDTU
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | €82.024,95 EUR | €82.024,95 EUR |
| 15+ | €75.462,95 EUR | €1.131.944,25 EUR |
| 25+ | €73.822,46 EUR | €1.845.561,50 EUR |
| 50+ | €69.721,21 EUR | €3.486.060,50 EUR |
| 100+ | €61.518,71 EUR | €6.151.871,00 EUR |
| N+ | €12.303,74 EUR | Price Inquiry |
Verfügbarkeit für Abholungen konnte nicht geladen werden

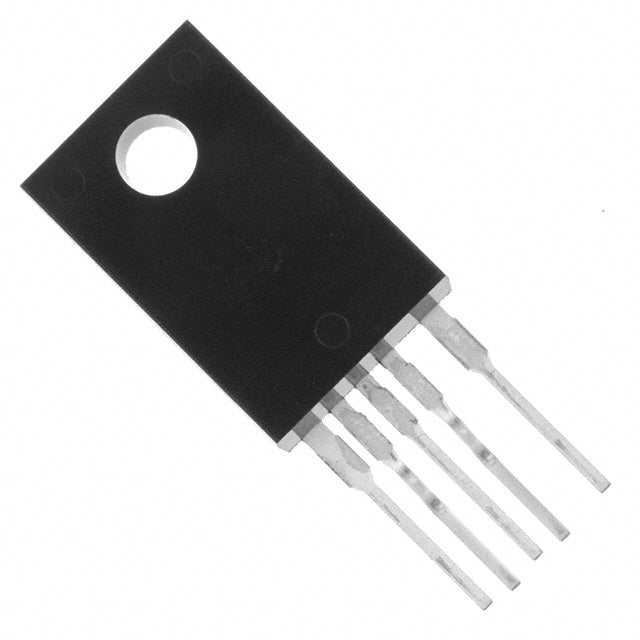

onsemi FSCQ0765RTYDTU - Hochleistungs-Flyback-Schaltregler
Der FSCQ0765RTYDTU von onsemi ist ein robuster, isolierter 100-W-Flyback-Schaltregler, der für anspruchsvolle Leistungswandlungsanwendungen entwickelt wurde. Mit einer Durchbruchspannung von 650 V und umfassenden Schutzfunktionen bietet dieser IC zuverlässige Leistung in Industrie-, Telekommunikations- und Unterhaltungselektronikanwendungen.
Hauptmerkmale und Vorteile
- 100 W Ausgangsleistung: Bewältigt hohe Leistungsanforderungen mit einem Wirkungsgrad von 95 %.
- 650-V-Durchschlagschutz: Überlegene Spannungsfestigkeit für Anwendungen mit hohen Zuverlässigkeitsanforderungen
- Umfassender Fehlerschutz: Integrierte Strombegrenzung, Überlast-, Übertemperatur- und Überspannungsschutz
- Breiter Betriebsbereich: 9 V–20 V Versorgungsspannung mit 15 V Anlaufspannung, -25 °C bis 85 °C Betriebstemperatur
- Isolierte Topologie: Flyback-Design mit internen Schaltern für vereinfachtes Schaltungsdesign
- RoHS-konform: Umweltfreundlich, erfüllt globale Regulierungsstandards.
Technische Spezifikationen
Anwendungen
- Industrielle Stromversorgungen und Automatisierungssysteme
- Telekommunikationsausrüstung und Netzwerkinfrastruktur
- Unterhaltungselektronik und Haushaltsgeräte
- LED-Beleuchtungstreiber und Steuerungssysteme
- Batterieladesysteme
Warum FSCQ0765RTYDTU wählen?
Dieser Schaltregler vereint die bewährte Zuverlässigkeit der FSCQ-Serie von onsemi mit fortschrittlichen Schutzfunktionen und ist damit ideal für Ingenieure, die eine zuverlässige und leistungsstarke Stromversorgungslösung suchen. Das TO-220F-5L-Gehäuse mit Durchsteckmontage gewährleistet eine einfache Integration und hohe mechanische Stabilität für den Einsatz in Produktionsumgebungen.
Verwandte Produkte und Ressourcen
Entdecken Sie unser komplettes Sortiment an AC/DC-Wandlern und Offline-Schaltern für Ihre Leistungswandlungsanforderungen. Stöbern Sie in unserem gesamten Angebot an Halbleiterkomponenten bei HQICKEY oder besuchen Sie unseren technischen Blog für Anwendungsberichte, Designleitfäden und Brancheneinblicke.
| Produkteigenschaften | Immobilienwert |
| Hersteller | Onsemi |
| Produktserie | FSCQ |
| Verpackung | | |
| Ausgangsisolierung | Isoliert |
| Interner Schalter/Interne Schalter | Ja |
| Spannung - Durchschlag | 650 V |
| Topologie | Flyback |
| Spannung - Anlauf | 15 V |
| Spannung - Versorgung (Vcc/Vdd) | 9 V ~ 20 V |
| Tastverhältnis | 95 % |
| Frequenz - Schalten | 20 kHz |
| Leistung (Watt) | 100 W |
| Fehlerschutz | Strombegrenzung, Überlastschutz, Übertemperaturschutz, Überspannungsschutz |
| Steuerungsfunktionen | Synchronisieren |
| Betriebstemperatur | -25 °C ~ 85 °C (TA) |
| Grad | - |
| Qualifikation | - |
| Montageart | Durchgangsloch |
| Verpackung / Gehäuse | TO-220-5 Komplettpackung, vorgeformte Anschlüsse |
| Gerätepaket des Lieferanten | TO-220F-5L (Formgebung) |
| RoHS |  |
FSCQ0765RTYDTU.pdf
