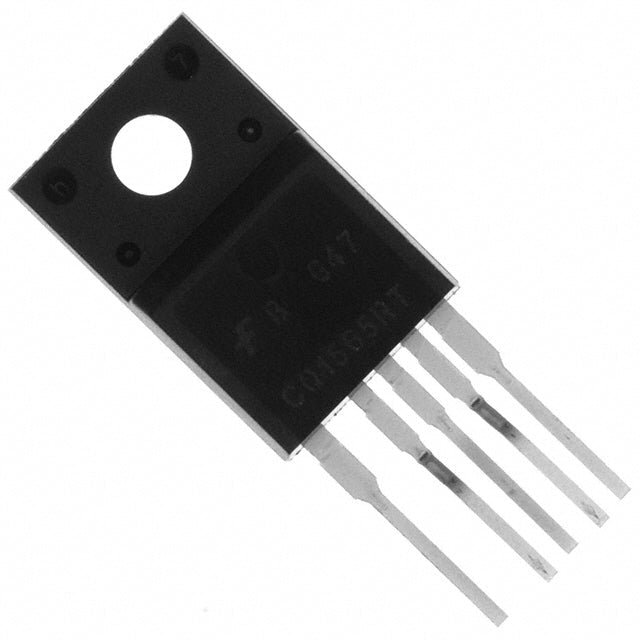

Image shown is a representation only. Exact specifications should be obtained from the product data sheet.
FSCQ1565RTYDTU
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | €82.002,95 EUR | €82.002,95 EUR |
| 15+ | €75.442,71 EUR | €1.131.640,65 EUR |
| 25+ | €73.802,66 EUR | €1.845.066,50 EUR |
| 50+ | €69.702,51 EUR | €3.485.125,50 EUR |
| 100+ | €61.502,21 EUR | €6.150.221,00 EUR |
| N+ | €12.300,44 EUR | Price Inquiry |
Verfügbarkeit für Abholungen konnte nicht geladen werden
FSCQ1565RTYDTU - Hochleistungs-Flyback-Schaltregler
Der FSCQ1565RTYDTU von onsemi ist ein robuster 650-V-Flyback-Schaltregler für hocheffiziente AC/DC-Offline-Stromversorgungsanwendungen. Mit einer Leistung von bis zu 210 W und fortschrittlichen Fehlerschutzfunktionen gewährleistet dieser IC zuverlässigen Betrieb in anspruchsvollen Industrie- und Gewerbeumgebungen.
Hauptmerkmale und Vorteile
- Hochspannungsfestigkeit: 650 V Durchschlagsspannung für robusten Betrieb
- Hohe Ausgangsleistung: 210 W Belastbarkeit bei 95 % Einschaltdauer
- Umfassender Schutz: Strombegrenzung, Überlast-, Übertemperatur- und Überspannungsschutz
- Breiter Betriebsbereich: 9 V bis 20 V Versorgungsspannung, -25 °C bis 85 °C Betriebstemperatur
- Integriertes Design: Interne Schalter mit isolierter Ausgangstopologie
- Flexible Steuerung: 20 kHz Schaltfrequenz mit Synchronisierungssteuerungsfunktionen
Anwendungen
Ideal für AC/DC-Netzteile, Batterieladegeräte, industrielle Steuerungssysteme, Telekommunikationsgeräte und Unterhaltungselektronik, die eine effiziente Flyback-Topologie-Wandlung erfordern.
Vollständige technische Spezifikationen
Qualität & Konformität
Diese Komponente ist RoHS-konform und gewährleistet somit Umweltverträglichkeit und die Einhaltung gesetzlicher Vorschriften für Ihre Konstruktionen.
Verwandte Ressourcen
Entdecken Sie unser komplettes Sortiment an AC/DC-Wandlern und Offline-Schaltnetzteilen für Ihre Stromversorgungsanforderungen. Stöbern Sie in unserem gesamten Angebot an elektronischen Bauteilen bei HQICKEY oder besuchen Sie unseren technischen Blog für Designleitfäden, Anwendungsberichte und Brancheneinblicke.
| Produkteigenschaften | Immobilienwert |
| Hersteller | Onsemi |
| Produktserie | FSCQ |
| Verpackung | | |
| Ausgangsisolierung | Isoliert |
| Interner Schalter/Interne Schalter | Ja |
| Spannung - Durchschlag | 650 V |
| Topologie | Flyback |
| Spannung - Anlauf | 15 V |
| Spannung - Versorgung (Vcc/Vdd) | 9 V ~ 20 V |
| Tastverhältnis | 95 % |
| Frequenz - Schalten | 20 kHz |
| Leistung (Watt) | 210 W |
| Fehlerschutz | Strombegrenzung, Überlastschutz, Übertemperaturschutz, Überspannungsschutz |
| Steuerungsfunktionen | Synchronisieren |
| Betriebstemperatur | -25 °C ~ 85 °C (TA) |
| Grad | - |
| Qualifikation | - |
| Montageart | Durchgangsloch |
| Verpackung / Gehäuse | TO-220-5 Komplettpackung, vorgeformte Anschlüsse |
| Gerätepaket des Lieferanten | TO-220F-5L (Formgebung) |
| RoHS |  |
FSCQ1565RTYDTU.pdf
