Image shown is a representation only. Exact specifications should be obtained from the product data sheet.
FSDM0565RWDTU
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | €82.002,95 EUR | €82.002,95 EUR |
| 15+ | €75.442,71 EUR | €1.131.640,65 EUR |
| 25+ | €73.802,66 EUR | €1.845.066,50 EUR |
| 50+ | €69.702,51 EUR | €3.485.125,50 EUR |
| 100+ | €61.502,21 EUR | €6.150.221,00 EUR |
| N+ | €12.300,44 EUR | Price Inquiry |
Verfügbarkeit für Abholungen konnte nicht geladen werden

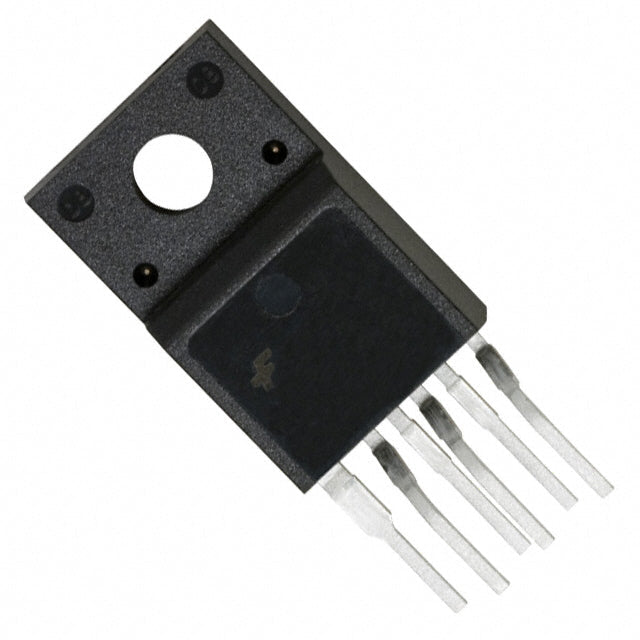

onsemi FSDM0565RWDTU - Hochleistungs-Flyback-Schaltregler
Der FSDM0565RWDTU aus der FPS™-Serie (Fairchild Power Switch) von onsemi ist ein hochzuverlässiger, isolierter 650-V-Flyback-Schaltregler für AC/DC-Offline-Leistungswandlungsanwendungen bis 70 W. Dieser integrierte Leistungsschalter kombiniert einen Hochspannungs-Leistungs-MOSFET mit einem Strommodus-PWM-Controller und bietet so herausragende Leistung und umfassende Schutzfunktionen.
Hauptmerkmale und Vorteile
- Hochspannungsfestigkeit: 650 V Durchschlagsspannung für universelle Wechselstrom-Eingangsanwendungen
- Optimierte Leistungsabgabe: 70 W Ausgangsleistung bei 82 % Tastverhältnis und 66 kHz Schaltfrequenz
- Umfassender Schutz: Integrierte Strombegrenzung, Überlast-, Übertemperatur- und Überspannungsschutz
- Breiter Betriebsbereich: 8 V bis 20 V Versorgungsspannung mit 12 V Anlaufspannung
- Industrieller Temperaturbereich: -25 °C bis 85 °C Umgebungstemperatur
- Platzsparendes Design: Der integrierte Schalter reduziert die Bauteilanzahl und den Platzbedarf auf der Leiterplatte.
Typische Anwendungen
- AC/DC-Netzteile und Ladegeräte
- Hilfsstromversorgungen
- LED-Beleuchtungstreiber
- Industrielle Steuerungssysteme
- Energiemanagement in Unterhaltungselektronik
Vollständige technische Spezifikationen
Warum FSDM0565RWDTU wählen?
Als autorisierter Distributor von Onsemi-Halbleiterkomponenten bieten wir Original-FSDM0565RWDTU-ICs mit vollständiger Rückverfolgbarkeit, langjährigem Support und umfassender technischer Dokumentation. Dieser Schaltregler bietet Entwicklern eine bewährte und kostengünstige Lösung für isolierte Sperrwandler-Netzteile mit integrierten Schutzfunktionen, die die Systemzuverlässigkeit erhöhen und den Bedarf an externen Komponenten reduzieren.
Qualitätssicherung: Alle Komponenten werden direkt von onsemi bezogen und verfügen über eine vollständige Dokumentation der Herkunft, wodurch Authentizität und Zuverlässigkeit für Anwendungen in den Bereichen Luft- und Raumfahrt, Automobilindustrie, Industrie, Telekommunikation und Medizin gewährleistet werden.
Verwandte Produkte und Ressourcen
Entdecken Sie unser komplettes Sortiment an AC/DC-Wandlern und Offline-Schaltreglern für vielfältige Lösungen zur Leistungswandlung. Besuchen Sie unsere Homepage , um unseren vollständigen Katalog an Halbleiterkomponenten zu durchstöbern, oder lesen Sie in unserem technischen Blog Anwendungsberichte, Designleitfäden und Brancheneinblicke.
| Produkteigenschaften | Immobilienwert |
| Hersteller | Onsemi |
| Produktserie | FPS™ |
| Verpackung | | |
| Ausgangsisolierung | Isoliert |
| Interner Schalter/Interne Schalter | Ja |
| Spannung - Durchschlag | 650 V |
| Topologie | Flyback |
| Spannung - Anlauf | 12 V |
| Spannung - Versorgung (Vcc/Vdd) | 8 V ~ 20 V |
| Tastverhältnis | 82 % |
| Frequenz - Schalten | 66 kHz |
| Leistung (Watt) | 70 W |
| Fehlerschutz | Strombegrenzung, Überlastschutz, Übertemperaturschutz, Überspannungsschutz |
| Steuerungsfunktionen | - |
| Betriebstemperatur | -25 °C ~ 85 °C (TA) |
| Grad | - |
| Qualifikation | - |
| Montageart | Durchgangsloch |
| Verpackung / Gehäuse | TO-220-6 Komplettpackung, vorgeformte Anschlüsse |
| Gerätepaket des Lieferanten | TO-220F-6L (Formgebung) |
FSDM0565RWDTU.pdf
