FSDM07652REWDTU
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | €82.005,95 EUR | €82.005,95 EUR |
| 15+ | €75.445,47 EUR | €1.131.682,05 EUR |
| 25+ | €73.805,36 EUR | €1.845.134,00 EUR |
| 50+ | €69.705,06 EUR | €3.485.253,00 EUR |
| 100+ | €61.504,46 EUR | €6.150.446,00 EUR |
| N+ | €12.300,89 EUR | Price Inquiry |
Verfügbarkeit für Abholungen konnte nicht geladen werden

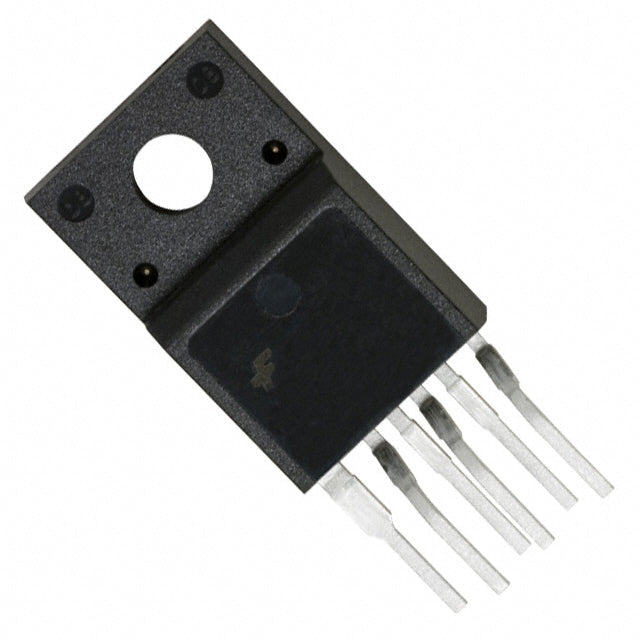

onsemi FSDM07652REWDTU - 80W Flyback-Schaltregler
Der FSDM07652REWDTU aus der FPS™-Serie von onsemi ist ein leistungsstarker, isolierter 80-W-Flyback-Schaltregler für die netzunabhängige AC/DC-Stromwandlung. Mit einer Durchbruchspannung von 650 V und integrierter Schaltfunktion bietet dieses Bauteil zuverlässiges Energiemanagement für Anwendungen in Industrie, Telekommunikation und Unterhaltungselektronik.
Hauptmerkmale und Vorteile
- 80 W Ausgangsleistung – Robuste Stromversorgung für anspruchsvolle Anwendungen
- 650 V Durchschlagspannung – Hochspannungstauglichkeit für universelle Wechselstromeingangsdesigns
- Integrierte Flyback-Topologie – Vereinfachtes Design mit interner Umschaltung
- 66 kHz Schaltfrequenz – Optimiert für Effizienz und EMV-Leistung
- Umfassender Schutz – Strombegrenzung, Überlast-, Übertemperatur- und Überspannungsschutz
- Breiter Betriebsbereich – 8 V bis 20 V Versorgungsspannung, -25 °C bis 85 °C Umgebungstemperatur
- 80 % Einschaltdauer – Maximale Leistungsübertragungseffizienz
- TO-220F-6L-Gehäuse – Industriestandard-Durchsteckmontage mit geformten Anschlüssen
Anwendungen
Ideal für AC/DC-Netzteile in der Industrieautomation, Telekommunikationsgeräten, Haushaltsgeräten, LED-Beleuchtungstreibern und Hilfsleistungsmodulen, die einen isolierten Ausgang und einen robusten Fehlerschutz erfordern.
Qualitäts- und Echtheitsgarantie
Bezogen von autorisierten Händlern mit vollständiger Rückverfolgbarkeit, Dokumentation und Garantieleistungen des Herstellers. RoHS-konform. Lange Verfügbarkeit zur Unterstützung Ihrer Entwicklungsprojekte und zur Minimierung des Obsoleszenzrisikos.
Technische Spezifikationen
| Produkteigenschaften | Immobilienwert |
| Hersteller | Onsemi |
| Produktserie | FPS™ |
| Verpackung | | |
| Ausgangsisolierung | Isoliert |
| Interner Schalter/Interne Schalter | Ja |
| Spannung - Durchschlag | 650 V |
| Topologie | Flyback |
| Spannung - Anlauf | 12 V |
| Spannung - Versorgung (Vcc/Vdd) | 8 V ~ 20 V |
| Tastverhältnis | 80% |
| Frequenz - Schalten | 66 kHz |
| Leistung (Watt) | 80 W |
| Fehlerschutz | Strombegrenzung, Überlastschutz, Übertemperaturschutz, Überspannungsschutz |
| Steuerungsfunktionen | - |
| Betriebstemperatur | -25 °C ~ 85 °C (TA) |
| Grad | - |
| Qualifikation | - |
| Montageart | Durchgangsloch |
| Verpackung / Gehäuse | TO-220-6 Komplettpackung, vorgeformte Anschlüsse |
| Gerätepaket des Lieferanten | TO-220F-6L (Formgebung) |
| RoHS |  |
