FSDM1265RBWDTU
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | €82.005,95 EUR | €82.005,95 EUR |
| 15+ | €75.445,47 EUR | €1.131.682,05 EUR |
| 25+ | €73.805,36 EUR | €1.845.134,00 EUR |
| 50+ | €69.705,06 EUR | €3.485.253,00 EUR |
| 100+ | €61.504,46 EUR | €6.150.446,00 EUR |
| N+ | €12.300,89 EUR | Price Inquiry |
Verfügbarkeit für Abholungen konnte nicht geladen werden
onsemi FSDM1265RBWDTU - 110W Flyback-Schaltregler-IC

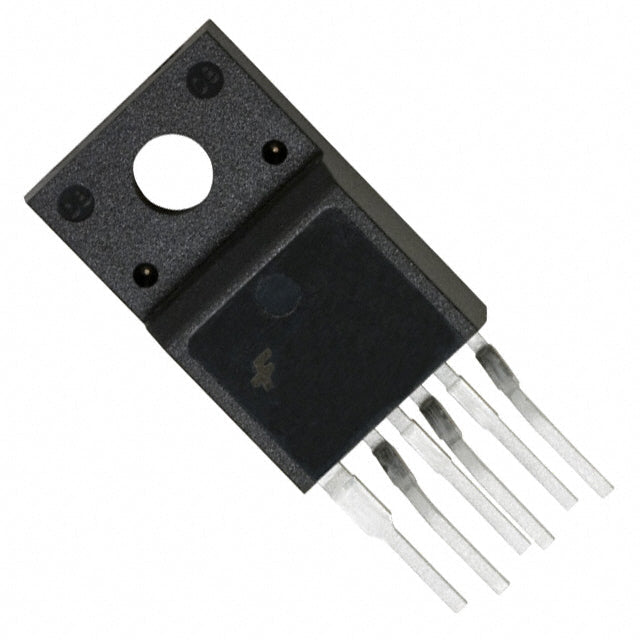

Der FSDM1265RBWDTU von onsemi ist ein leistungsstarker 110-W-Flyback-Schaltregler-IC der FPS™-Serie (Fairchild Power Switch), der für isolierte AC/DC-Offline-Stromwandlungsanwendungen entwickelt wurde. Diese integrierte Energiemanagementlösung kombiniert einen 650-V-Leistungs-MOSFET mit fortschrittlicher Steuerschaltung in einem kompakten TO-220F-6L-Gehäuse.
Hauptmerkmale und Vorteile
- Hochspannungsfestigkeit: 650 V Durchschlagsspannung für universelle Wechselstrom-Eingangsanwendungen
- Robuste Leistungsaufnahme: 110 W Ausgangsleistung bei 82 % Einschaltdauer für effiziente Energieumwandlung
- Integrierter Schutz: Umfassender Fehlerschutz einschließlich Strombegrenzung, Überlast-, Übertemperatur- und Überspannungsschutz
- Optimiertes Schalten: Die Schaltfrequenz von 66 kHz sorgt für ein ausgewogenes Verhältnis zwischen Effizienz und EMV-Leistung.
- Breiter Betriebsbereich: 8 V bis 20 V Versorgungsspannung, -25 °C bis 85 °C Umgebungstemperatur
- Einfache Implementierung: Ein interner Schalter macht einen externen Leistungs-MOSFET überflüssig.
Typische Anwendungen
- AC/DC-Netzteile und Ladegeräte
- Hilfsstromversorgungen für Industrieanlagen
- Telekommunikations- und Netzwerkinfrastruktur
- Energiemanagement in Unterhaltungselektronik
- LED-Treiberschaltungen
Warum FSDM1265RBWDTU wählen?
Dieser Flyback-Controller-IC bietet eine zuverlässige und kostengünstige Leistungswandlung für Anwendungen mit einem Leistungsbedarf von bis zu 110 W. Der integrierte 650-V-MOSFET und umfassende Schutzfunktionen reduzieren die Anzahl externer Bauteile, vereinfachen das Leiterplattenlayout und erhöhen die Systemzuverlässigkeit. Ideal für Ingenieure, die eine bewährte, hochwertige Lösung suchen, die den hohen Fertigungsstandards von Onsemi für die Automobil- und Industriebranche entspricht.
Garantie des autorisierten Händlers
Wir liefern ausschließlich Original-Onsemi-Komponenten mit vollständiger Rückverfolgbarkeit, Dokumentation und Garantieunterstützung durch den Hersteller. Alle Einheiten werden direkt vom autorisierten Distributor unter fachgerechter Handhabung und Lagerung versendet, um eine lange Verfügbarkeit für Ihre Produktionsprogramme zu gewährleisten.
Vollständige technische Spezifikationen
| Produkteigenschaften | Immobilienwert |
| Hersteller | Onsemi |
| Produktserie | FPS™ |
| Verpackung | | |
| Ausgangsisolierung | Isoliert |
| Interner Schalter/Interne Schalter | Ja |
| Spannung - Durchschlag | 650 V |
| Topologie | Flyback |
| Spannung - Anlauf | 12 V |
| Spannung - Versorgung (Vcc/Vdd) | 8 V ~ 20 V |
| Tastverhältnis | 82 % |
| Frequenz - Schalten | 66 kHz |
| Leistung (Watt) | 110 W |
| Fehlerschutz | Strombegrenzung, Überlastschutz, Übertemperaturschutz, Überspannungsschutz |
| Steuerungsfunktionen | - |
| Betriebstemperatur | -25 °C ~ 85 °C (TA) |
| Grad | - |
| Qualifikation | - |
| Montageart | Durchgangsloch |
| Verpackung / Gehäuse | TO-220-6 Komplettpackung, vorgeformte Anschlüsse |
| Gerätepaket des Lieferanten | TO-220F-6L (Formgebung) |
| RoHS |  |
FSDM1265RBWDTU.pdf
