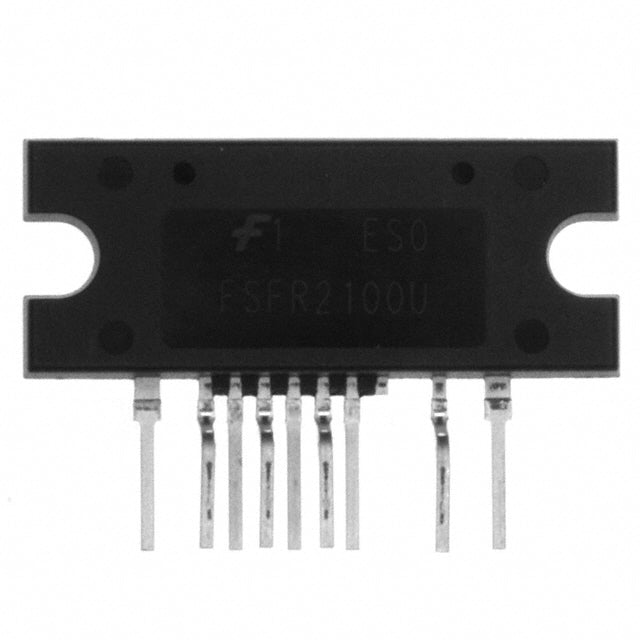

FSFR2100U
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | €82.005,95 EUR | €82.005,95 EUR |
| 15+ | €75.445,47 EUR | €1.131.682,05 EUR |
| 25+ | €73.805,36 EUR | €1.845.134,00 EUR |
| 50+ | €69.705,06 EUR | €3.485.253,00 EUR |
| 100+ | €61.504,46 EUR | €6.150.446,00 EUR |
| N+ | €12.300,89 EUR | Price Inquiry |
Verfügbarkeit für Abholungen konnte nicht geladen werden
FSFR2100U - Hochleistungs-Halbbrücken-AC/DC-Wandler-IC
Der FSFR2100U von onsemi ist ein hocheffizienter, isolierter Halbbrücken-AC/DC-Wandler-IC, der für Stromversorgungsanwendungen bis 400 W entwickelt wurde. Diese integrierte Lösung verfügt über eingebaute MOSFETs mit einer Durchbruchspannung von 500 V und unterstützt Schaltfrequenzen bis zu 300 kHz. Dadurch eignet sie sich ideal für Stromversorgungssysteme in der Luft- und Raumfahrt, der Industrie, der Automobilindustrie und der Telekommunikation.
Hauptmerkmale und Vorteile
- 400 W Belastbarkeit – Robuste Leistung für anspruchsvolle Anwendungen
- Isolierte Halbbrückentopologie – Erhöhte Sicherheit und Störfestigkeit
- Umfassender Schutz – Strombegrenzung, Überlast-, Übertemperatur- und Überspannungsschutz
- Breiter Betriebsbereich – Versorgungsspannung 11,3 V bis 25 V, Betriebstemperatur -40 °C bis 130 °C (TJ)
- Flexible Steuerung – Ermöglicht die Steuerung von Pins und Frequenzen zur Designoptimierung
- Hohe Schaltfrequenz – bis zu 300 kHz für kompakte Transformatorbauweise
Anwendungen
Dieser Konverter-IC wurde für hochzuverlässige Stromversorgungsdesigns in der Luft- und Raumfahrt-Avionik, Automobilsystemen, Industrieautomation, Telekommunikationsinfrastruktur und anderen missionskritischen Anwendungen entwickelt, die eine lange Lebensdauerunterstützung und vollständige Rückverfolgbarkeit erfordern.
Autorisierter Händler
Wir liefern Original-Onsemi-Komponenten mit vollständiger Herstellerdokumentation, Rückverfolgbarkeitszertifikaten und langer Verfügbarkeit, um Ihre Design-In-Programme zu unterstützen und das Risiko von Obsoleszenz zu minimieren. Weltweiter Versand über autorisierte Vertriebspartner.
Vollständige technische Spezifikationen
| Produkteigenschaften | Immobilienwert |
| Hersteller | Onsemi |
| Produktserie | FSFR |
| Verpackung | | |
| Ausgangsisolierung | Isoliert |
| Interner Schalter/Interne Schalter | Ja |
| Spannung - Durchschlag | 500 V |
| Topologie | Halbbrücke |
| Spannung - Anlauf | 14,5 V |
| Spannung - Versorgung (Vcc/Vdd) | 11,3 V ~ 25 V |
| Tastverhältnis | 50% |
| Frequenz - Schalten | Bis zu 300 kHz |
| Leistung (Watt) | 400 W |
| Fehlerschutz | Strombegrenzung, Überlastschutz, Übertemperaturschutz, Überspannungsschutz |
| Steuerungsfunktionen | EN, Frequenzsteuerung |
| Betriebstemperatur | -40 °C ~ 130 °C (TJ) |
| Grad | - |
| Qualifikation | - |
| Montageart | Durchgangsloch |
| Verpackung / Gehäuse | 10-SIP-Modul, 9 Leads, vorkonfektionierte Leads |
| Gerätepaket des Lieferanten | 9-SIP |
No datasheet available. Please contact sales@hqickey.com for the latest datasheet.
