FSGM0565RBWDTU
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | €82.005,95 EUR | €82.005,95 EUR |
| 15+ | €75.445,47 EUR | €1.131.682,05 EUR |
| 25+ | €73.805,36 EUR | €1.845.134,00 EUR |
| 50+ | €69.705,06 EUR | €3.485.253,00 EUR |
| 100+ | €61.504,46 EUR | €6.150.446,00 EUR |
| N+ | €12.300,89 EUR | Price Inquiry |
Verfügbarkeit für Abholungen konnte nicht geladen werden
onsemi FSGM0565RBWDTU - 80W Flyback-Schaltregler
Der FSGM0565RBWDTU von onsemi ist ein leistungsstarker AC/DC-Offline-Schaltregler der FPS™-Serie (Fairchild Power Switch), der für isolierte Flyback-Topologie-Anwendungen bis 80 Watt entwickelt wurde. Dieser integrierte Leistungsschalter verfügt über eine Durchbruchspannung von 650 V und umfassende Schutzfunktionen und eignet sich daher ideal für industrielle Netzteile, Unterhaltungselektronik und LED-Beleuchtungsanwendungen.
Hauptmerkmale und Vorteile
- 80-Watt-Belastbarkeit: Unterstützt eine Ausgangsleistung von bis zu 80 Watt in Flyback-Konfigurationen.
- 650-V-Hochspannungs-MOSFET: Integrierte Durchbruchspannung für universelle AC-Eingangsdesigns
- 66 kHz Schaltfrequenz: Optimiert für hohe Effizienz und kompakte Transformatorbauweise
- Umfassender Schutz: Integrierte Strombegrenzung, Überlast-, Übertemperatur-, Überspannungs- und Kurzschlussschutz
- Breiter Betriebsbereich: 7,5 V bis 26 V Versorgungsspannung mit 12 V Anlaufspannung
- Industrieller Temperaturbereich: -40 °C bis 125 °C Sperrschichttemperatur

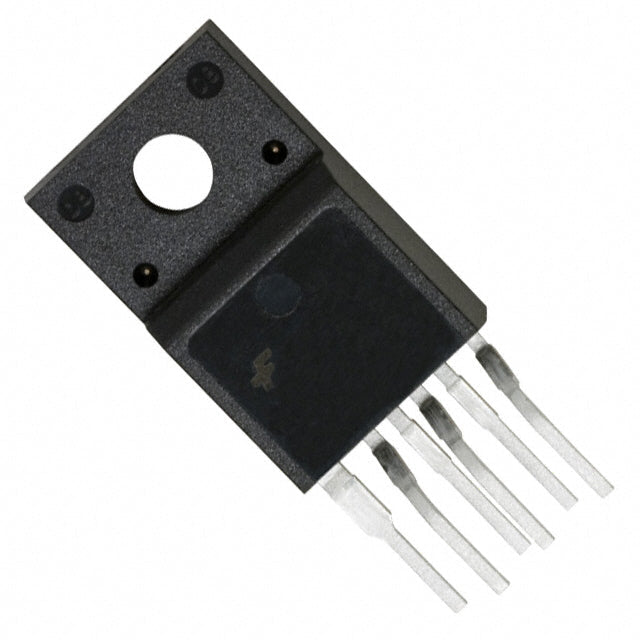

- Durchsteckmontage TO-220F-6L-Gehäuse: Vorgeformte Anschlüsse für einfache Leiterplattenmontage und Wärmemanagement
Typische Anwendungen
- AC/DC-Netzteile und Ladegeräte
- Hilfsstromversorgungen für Industrieanlagen
- LED-Treiberschaltungen
- Energiemanagement in Unterhaltungselektronik
- Standby- und Offline-Stromumwandlung
Warum FSGM0565RBWDTU wählen?
Dieser Schaltregler kombiniert die bewährte FPS™-Technologie von Onsemi mit robusten Schutzfunktionen und hoher Effizienz. Der integrierte 650-V-MOSFET macht externe Schaltkomponenten überflüssig und reduziert so die Materialkosten und den Platzbedarf auf der Leiterplatte. Dank vollständiger RoHS-Konformität und umfassendem Fehlerschutz bietet der FSGM0565RBWDTU zuverlässige Leistung für anspruchsvolle Stromversorgungsanwendungen.
Lagerbestand des autorisierten Händlers mit vollständiger Herstellerdokumentation und Rückverfolgbarkeit verfügbar.
Vollständige technische Spezifikationen
| Produkteigenschaften | Immobilienwert |
| Hersteller | Onsemi |
| Produktserie | FPS™ |
| Verpackung | | |
| Ausgangsisolierung | Isoliert |
| Interner Schalter/Interne Schalter | Ja |
| Spannung - Durchschlag | 650 V |
| Topologie | Flyback |
| Spannung - Anlauf | 12 V |
| Spannung - Versorgung (Vcc/Vdd) | 7,5 V ~ 26 V |
| Tastverhältnis | 70 % |
| Frequenz - Schalten | 66 kHz |
| Leistung (Watt) | 80 W |
| Fehlerschutz | Strombegrenzung, Überlastung, Übertemperatur, Überspannung, Kurzschluss |
| Steuerungsfunktionen | - |
| Betriebstemperatur | -40 °C ~ 125 °C (TJ) |
| Grad | - |
| Qualifikation | - |
| Montageart | Durchgangsloch |
| Verpackung / Gehäuse | TO-220-6 Komplettpackung, vorgeformte Anschlüsse |
| Gerätepaket des Lieferanten | TO-220F-6L (Formgebung) |
| RoHS |  |
