FSQ211L

€82.005,95

Sale Ausverkauft

Quantity	Unit Price	Total Price
1	€82.005,95 EUR	€82.005,95 EUR
15+	€75.445,47 EUR	€1.131.682,05 EUR
25+	€73.805,36 EUR	€1.845.134,00 EUR
50+	€69.705,06 EUR	€3.485.253,00 EUR
100+	€61.504,46 EUR	€6.150.446,00 EUR
N+	€12.300,89 EUR	Price Inquiry

Versand wird beim Checkout berechnet

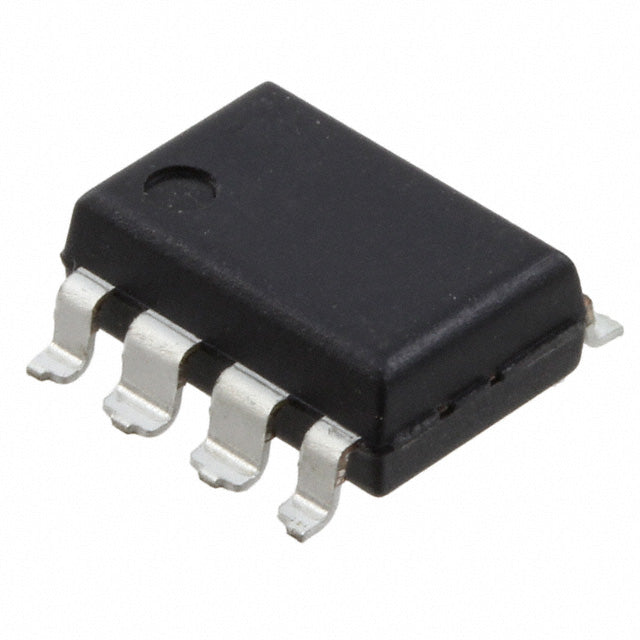

onsemi FSQ211L - FPS™ Series Flyback Switching Controller IC

Der FSQ211L ist ein leistungsstarker AC/DC-Offline-Schaltregler aus der FPS™-Serie (Fairchild Power Switch) von onsemi, der für isolierte Flyback-Netzteile entwickelt wurde. Dieser integrierte Schaltregler bietet zuverlässige Stromwandlung mit integriertem 650-V-Überspannungsschutz und einer Schaltfrequenz von 67 kHz und eignet sich daher ideal für Anwendungen in Industrie, Telekommunikation und Unterhaltungselektronik.

Hauptmerkmale und Vorteile

Integrierter 650-V-Hochspannungsschalter: Der eingebaute MOSFET macht externe Schaltkomponenten überflüssig und reduziert so die Stücklistenkosten und den Platzbedarf auf der Leiterplatte.
Isolierte Flyback-Topologie: Bietet galvanische Trennung zwischen Eingang und Ausgang für erhöhte Sicherheit und Störfestigkeit.
67 kHz feste Schaltfrequenz: Optimiert für Effizienz und EMV-Leistung in kompakten Bauformen
Breiter Versorgungsspannungsbereich (7 V–20 V): Flexibler Betrieb unter verschiedenen Eingangsbedingungen mit einer Anlaufschwelle von 9 V.
Umfassender Schutz: Strombegrenzung, Überlastschutz und Übertemperaturabschaltung gewährleisten einen robusten Betrieb und eine lange Lebensdauer.
67 % maximaler Tastgrad: Ermöglicht eine effiziente Leistungsübertragung in Sperrwandler-Designs
Oberflächenmontierbares 8-LSOP-Gehäuse: Platzsparendes SMD-Gehäuse in Flügelform, geeignet für die automatisierte Bestückung

Zielanwendungen

AC/DC-Netzteile und Ladegeräte
Hilfsstromversorgungen für Industrieanlagen
Telekommunikations- und Netzwerkinfrastruktur
Haushaltsgeräte und Unterhaltungselektronik
LED-Beleuchtungstreiber
Standby- und Hilfsstromsysteme

Warum sollten Sie sich für einen autorisierten Vertrieb entscheiden?

Wenn Sie den FSQ211L über unseren autorisierten Vertriebskanal beziehen, erhalten Sie Original-Onsemi-Komponenten mit vollständiger Rückverfolgbarkeit durch den Hersteller, Garantieleistungen und Zugriff auf technische Dokumentationen, einschließlich Referenzdesigns und Anwendungshinweisen. Wir unterstützen Programme mit langem Produktlebenszyklus, um das Obsoleszenzrisiko Ihrer kritischen Designs zu minimieren.

Vollständige technische Spezifikationen

Alle Spezifikationen können ohne vorherige Ankündigung geändert werden. Die aktuellsten Informationen finden Sie im offiziellen Datenblatt.

Produkteigenschaften	Immobilienwert
Hersteller	Onsemi
Produktserie	FPS™
Verpackung	\|
Ausgangsisolierung	Isoliert
Interner Schalter/Interne Schalter	Ja
Spannung - Durchschlag	650 V
Topologie	Flyback
Spannung - Anlauf	9 V
Spannung - Versorgung (Vcc/Vdd)	7 V ~ 20 V
Tastverhältnis	67 %
Frequenz - Schalten	67 kHz
Leistung (Watt)	-
Fehlerschutz	Strombegrenzung, Überlastschutz, Übertemperaturschutz
Steuerungsfunktionen	-
Betriebstemperatur	-25 °C ~ 85 °C (TA)
Grad	-
Qualifikation	-
Montageart	Oberflächenmontage
Verpackung / Gehäuse	8-SMD, Gull Wing
Gerätepaket des Lieferanten	8-LSOP
