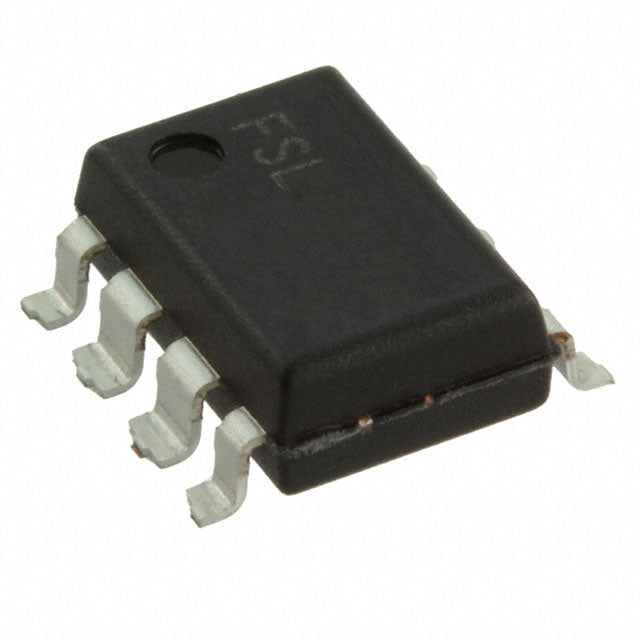

Image shown is a representation only. Exact specifications should be obtained from the product data sheet.
FSQ510M
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | €82.005,95 EUR | €82.005,95 EUR |
| 15+ | €75.445,47 EUR | €1.131.682,05 EUR |
| 25+ | €73.805,36 EUR | €1.845.134,00 EUR |
| 50+ | €69.705,06 EUR | €3.485.253,00 EUR |
| 100+ | €61.504,46 EUR | €6.150.446,00 EUR |
| N+ | €12.300,89 EUR | Price Inquiry |
Verfügbarkeit für Abholungen konnte nicht geladen werden
onsemi FSQ510M Flyback-Schaltregler-IC
Der FSQ510M aus der FPS™-Serie (Fairchild Power Switch) von onsemi ist ein leistungsstarker Offline-Flyback-Schaltregler für isolierte AC/DC-Leistungswandlungsanwendungen bis 9 W. Diese integrierte Lösung kombiniert einen 700-V-Leistungs-MOSFET mit fortschrittlicher Steuerschaltung und bietet so ein zuverlässiges und effizientes Energiemanagement in einem kompakten 7-LSOP-SMD-Gehäuse.
Hauptmerkmale und Vorteile
- Integrierter 700V-Leistungsschalter – Hohe Durchbruchspannung ermöglicht direkten Offline-Betrieb über universellen Wechselstromeingang (85–265 V AC)
- Umfassender Schutz – Integrierte Strombegrenzung, Überlastschutz und Übertemperaturabschaltung gewährleisten einen sicheren und zuverlässigen Betrieb.
- Breiter Betriebsbereich – Versorgungsspannung 6,7 V bis 20 V mit einer Anlaufschwelle von 8,7 V.
- Frequenzjittering – Die Schaltfrequenz von 94,3 kHz bis 132 kHz reduziert elektromagnetische Störungen und verbessert die elektromagnetische Verträglichkeit.
- Kompaktes SMD-Design – 7-LSOP-Gullwing-Gehäuse, optimiert für automatisierte Montage und Anwendungen mit begrenztem Platzangebot
- Erweiterter Temperaturbereich – Zuverlässiger Betrieb von -40 °C bis 140 °C Sperrschichttemperatur
Typische Anwendungen
- AC/DC-Adapter und Ladegeräte (≤9W)
- Hilfsstromversorgungen für Haushaltsgeräte
- Standby-Leistung für Unterhaltungselektronik
- Stromversorgungsmodule für Smart-Home- und IoT-Geräte
- Industrielle Steuerungs- und Messtechnik
Warum FSQ510M wählen?
Der FSQ510M vereinfacht die Entwicklung von Offline-Netzteilen mit geringem Stromverbrauch durch die Integration von Hochspannungsschalter, Steuerlogik und Schutzfunktionen in einem einzigen IC. Dies reduziert die Bauteilanzahl, den Platzbedarf auf der Leiterplatte und die Designkomplexität bei gleichzeitig erhöhter Zuverlässigkeit. Die Frequenzjitter-Funktion trägt dazu bei, strenge EMV-Anforderungen ohne zusätzliche Filterkomponenten zu erfüllen und macht ihn somit ideal für kostensensible Anwendungen, die die Einhaltung internationaler Sicherheits- und EMV-Normen erfordern.
Vollständige technische Spezifikationen
Alle Spezifikationen können ohne vorherige Ankündigung geändert werden. Vollständige technische Details und Anwendungshinweise entnehmen Sie bitte dem Datenblatt des Herstellers.
| Produkteigenschaften | Immobilienwert |
| Hersteller | Onsemi |
| Produktserie | FPS™ |
| Verpackung | | |
| Ausgangsisolierung | Isoliert |
| Interner Schalter/Interne Schalter | Ja |
| Spannung - Durchschlag | 700 V |
| Topologie | Flyback |
| Spannung - Anlauf | 8,7 V |
| Spannung - Versorgung (Vcc/Vdd) | 6,7 V ~ 20 V |
| Tastverhältnis | 60% |
| Frequenz - Schalten | 94,3 kHz ~ 132 kHz |
| Leistung (Watt) | 9 W |
| Fehlerschutz | Strombegrenzung, Überlastschutz, Übertemperaturschutz |
| Steuerungsfunktionen | Synchronisieren |
| Betriebstemperatur | -40 °C ~ 140 °C (TJ) |
| Grad | - |
| Qualifikation | - |
| Montageart | Oberflächenmontage |
| Verpackung / Gehäuse | 8-SMD (7 Anschlüsse), Gull Wing |
| Gerätepaket des Lieferanten | 7-LSOP |
No datasheet available. Please contact sales@hqickey.com for the latest datasheet.
