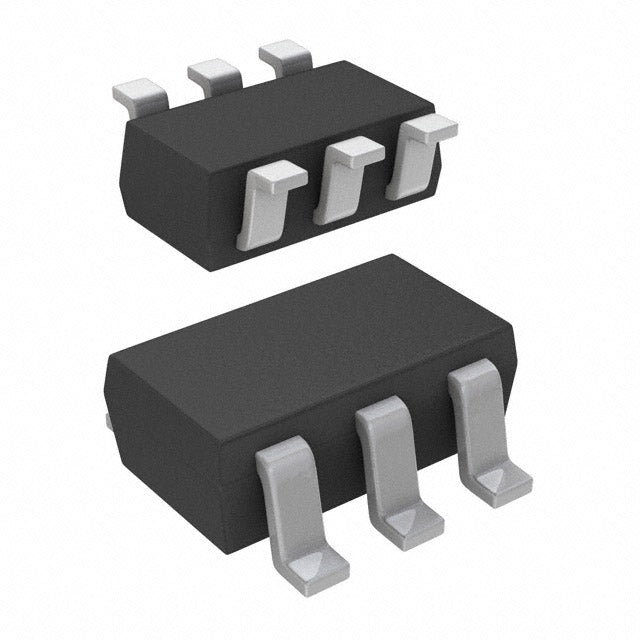

Image shown is a representation only. Exact specifications should be obtained from the product data sheet.
LNK4003S-TL
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | €0,95 EUR | €0,95 EUR |
| 15+ | €0,87 EUR | €13,05 EUR |
| 25+ | €0,86 EUR | €21,50 EUR |
| 50+ | €0,81 EUR | €40,50 EUR |
| 100+ | €0,71 EUR | €71,00 EUR |
| N+ | €0,14 EUR | Price Inquiry |
Verfügbarkeit für Abholungen konnte nicht geladen werden
LNK4003S-TL - LinkSwitch™-4 Flyback-Schalter-IC
Der LNK4003S-TL von Power Integrations ist ein leistungsstarker Offline-Schaltregler-IC, der für Flyback-Topologie-Anwendungen bis 8 W entwickelt wurde. Als Teil der fortschrittlichen LinkSwitch-4-Serie bietet dieser integrierte Schaltkreis eine zuverlässige AC/DC-Wandlung mit umfassendem Fehlerschutz in einem kompakten SOT-23-6-Oberflächenmontagegehäuse.
Hauptmerkmale und Vorteile
- 8 W Ausgangsleistung: Ideal für Anwendungen mit niedriger bis mittlerer Leistung, einschließlich Adapter, Ladegeräte und Zusatznetzteile.
- 65 kHz Schaltfrequenz: Optimiert für hohe Effizienz und kompakte Transformatorbauweise
- Breiter Versorgungsspannungsbereich: Betrieb von 5 V bis 16,5 V (Vcc/Vdd) für flexible Designintegration
- Umfassender Schutz: Der integrierte Schutz vor Überhitzung, Überspannung und Kurzschluss gewährleistet einen sicheren und zuverlässigen Betrieb.
- Kompaktes SOT-23-6-Gehäuse: Die Oberflächenmontage spart Platz auf der Platine und vereinfacht die Bestückung.
- RoHS-konform: Erfüllt die Umweltstandards für den weltweiten Vertrieb
Anwendungen
Ideal für Ingenieure, die Stromversorgungen für industrielle Steuerungen, medizinische Geräte, Telekommunikationsausrüstung, Unterhaltungselektronik und Smart-Home-Anwendungen entwickeln, die eine isolierte Sperrwandlerwandlung mit hoher Zuverlässigkeit und langer Lebensdauer erfordern.
Vollständige technische Spezifikationen
Designunterstützung und Dokumentation
Vollständige Datenblätter, Referenzdesigns und technischer Support stehen Ihnen zur Verfügung, um die Integration des LNK4003S-TL in Ihr Netzteildesign zu erleichtern. Profitieren Sie von der langjährigen Erfahrung und dem hervorragenden Ruf von Power Integrations in der Halbleiterindustrie für Qualität und Zuverlässigkeit.
Bestellinformationen
Erhältlich in Gurtverpackung für die automatisierte Montage. Kontaktieren Sie uns für Mengenrabatte, Lieferzeiten und technische Beratung zu Ihren spezifischen Anwendungsanforderungen.
| Produkteigenschaften | Immobilienwert |
| Hersteller | Leistungsintegrationen |
| Produktserie | LinkSwitch™-4 |
| Verpackung | Tonband & Spule (TR) | |
| Ausgangsisolierung | Isoliert |
| Interner Schalter/Interne Schalter | NEIN |
| Spannung - Durchschlag | - |
| Topologie | Flyback |
| Spannung - Anlauf | - |
| Spannung - Versorgung (Vcc/Vdd) | 5 V ~ 16,5 V |
| Tastverhältnis | - |
| Frequenz - Schalten | 65 kHz |
| Leistung (Watt) | 8 W |
| Fehlerschutz | Übertemperatur, Überspannung, Kurzschluss |
| Steuerungsfunktionen | - |
| Betriebstemperatur | -25 °C ~ 125 °C (TJ) |
| Grad | - |
| Qualifikation | - |
| Montageart | Oberflächenmontage |
| Verpackung / Gehäuse | SOT-23-6 |
| Gerätepaket des Lieferanten | SOT-23-6 |
| RoHS |  |
LNK4003S-TL.pdf
