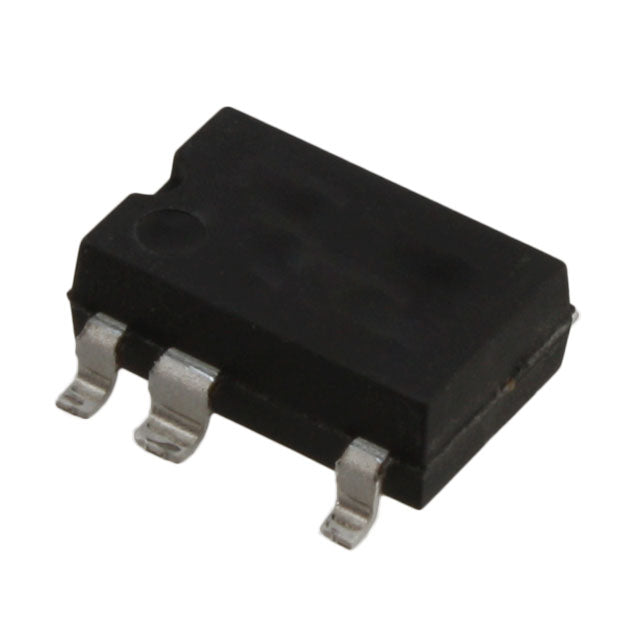

Image shown is a representation only. Exact specifications should be obtained from the product data sheet.
LNK501G
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | €81.712,95 EUR | €81.712,95 EUR |
| 15+ | €75.175,91 EUR | €1.127.638,65 EUR |
| 25+ | €73.541,66 EUR | €1.838.541,50 EUR |
| 50+ | €69.456,01 EUR | €3.472.800,50 EUR |
| 100+ | €61.284,71 EUR | €6.128.471,00 EUR |
| N+ | €12.256,94 EUR | Price Inquiry |
Verfügbarkeit für Abholungen konnte nicht geladen werden
LNK501G Offline-Schalter-IC – Power Integrations LinkSwitch®-Serie
Der LNK501G ist ein leistungsstarker Offline-Schaltregler-IC aus der LinkSwitch®-Familie von Power Integrations, der für kompakte und kostengünstige AC/DC-Leistungswandlungsanwendungen bis 5,5 W entwickelt wurde. Diese integrierte Lösung vereint einen 700-V-Leistungs-MOSFET, einen Oszillator, eine Hochspannungs-Schaltstromquelle, eine Strombegrenzungs- und eine thermische Abschaltschaltung in einem einzigen SMD-Gehäuse.
Hauptmerkmale und Vorteile
- Integriertes Design: Reduziert die Bauteilanzahl und vereinfacht das Leiterplattenlayout durch einen integrierten 700-V-MOSFET.
- Flyback-Topologie: Ideal für isolierte Netzteile mit exzellentem Wirkungsgrad
- Breiter Schaltbereich: Betriebsfrequenz von 30 kHz bis 42 kHz für optimierte Leistung
- Umfassender Schutz: Strombegrenzung, Schutz vor Leerlauf, Übertemperatur und Kurzschluss
- Hoher Einschaltdauerfaktor: Maximaler Einschaltdauerfaktor von 77 % für eine verbesserte Transformatorauslastung
- Erweiterter Temperaturbereich: Sperrschichttemperatur von -40 °C bis 150 °C für industrielle Anwendungen
- Kompaktes SMD-8B-Gehäuse: Platzsparendes Oberflächenmontage-Design mit 7-poliger Gullwing-Konfiguration
Typische Anwendungen
- Handy-Ladegeräte und -Adapter
- Standby-Stromversorgungen
- Hilfsstromversorgungen
- Netzteile für Unterhaltungselektronik
- Netzteile für Smart-Home-Geräte
- Stromversorgungssysteme für IoT- und vernetzte Geräte
Technische Spezifikationen
Warum LNK501G wählen?
Der LNK501G bietet Entwicklern, die eine zuverlässige und kostengünstige Lösung für die AC/DC-Wandlung mit geringem Stromverbrauch suchen, ein hervorragendes Preis-Leistungs-Verhältnis. Seine integrierten Schutzfunktionen gewährleisten einen robusten Betrieb, während das kompakte SMD-Gehäuse platzsparende Designs ermöglicht. Dank der bewährten LinkSwitch®-Technologie von Power Integrations liefert dieser IC unter verschiedensten Betriebsbedingungen eine gleichbleibende Leistung.
Qualitätssicherung: Alle Komponenten stammen von autorisierten Händlern und werden mit vollständiger Rückverfolgbarkeitsdokumentation und Herstellergarantien geliefert.
| Produkteigenschaften | Immobilienwert |
| Hersteller | Leistungsintegrationen |
| Produktserie | LinkSwitch® |
| Verpackung | | |
| Ausgangsisolierung | Isoliert |
| Interner Schalter/Interne Schalter | Ja |
| Spannung - Durchschlag | 700 V |
| Topologie | Flyback |
| Spannung - Anlauf | - |
| Spannung - Versorgung (Vcc/Vdd) | - |
| Tastverhältnis | 77 % |
| Frequenz - Schalten | 30 kHz ~ 42 kHz |
| Leistung (Watt) | 5,5 W |
| Fehlerschutz | Strombegrenzung, offener Regelkreis, Übertemperatur, Kurzschluss |
| Steuerungsfunktionen | - |
| Betriebstemperatur | -40 °C ~ 150 °C (TJ) |
| Grad | - |
| Qualifikation | - |
| Montageart | Oberflächenmontage |
| Verpackung / Gehäuse | 8-SMD (7 Anschlüsse), Gull Wing |
| Gerätepaket des Lieferanten | SMD-8B |
LNK501G.pdf
