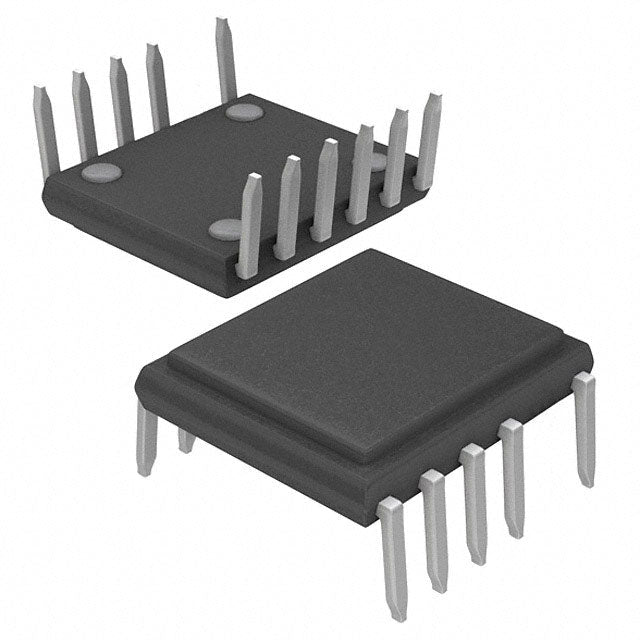

LNK6764V

LNK6764V - LinkSwitch-HP Offline-Switcher-IC

Der LNK6764V von Power Integrations ist ein leistungsstarker Offline-Schaltregler-IC der LinkSwitch-HP-Familie, der für isolierte Flyback-Topologie-AC/DC-Leistungswandlungsanwendungen bis 28 W entwickelt wurde. Diese integrierte Lösung kombiniert einen 650-V-Leistungs-MOSFET mit fortschrittlicher Steuerschaltung und bietet zuverlässige Leistung in Industrie-, Konsumgüter- und Telekommunikationsanwendungen.

Hauptmerkmale und Vorteile

• Integrierter 650-V-Leistungs-MOSFET – Reduziert die Bauteilanzahl und vereinfacht das Design
• 28 W Ausgangsleistung – Ideal für AC/DC-Anwendungen mittlerer Leistung
• 120–136 kHz Schaltfrequenz – Ermöglicht kompakte Transformatorbauweise
• Umfassender Schutz – Integrierte Strombegrenzung, Überspannungs-, Übertemperatur-, Überlast- und Kurzschlussschutz
• 64 % maximales Tastverhältnis – Optimiert für die Effizienz der Flyback-Topologie
• Breiter Betriebstemperaturbereich - -40 °C bis 150 °C (TJ) für anspruchsvolle Umgebungen
• Durchsteckmontage im eDIP-12-Gehäuse – Einfache Montage und zuverlässige Wärmeleistung
• RoHS-konform – Erfüllt die Umweltstandards für den weltweiten Vertrieb

Typische Anwendungen

• Industrielle Stromversorgungen und Automatisierungsgeräte
• Telekommunikations- und Netzwerkinfrastruktur
• Unterhaltungselektronik und Haushaltsgeräte
• LED-Beleuchtungstreiber
• Hilfsstromversorgungen
• Akkuladegeräte

Technische Spezifikationen

Warum sollten Sie sich für Power Integrations LinkSwitch-HP entscheiden?

Die LinkSwitch-HP-Familie von Power Integrations steht für bewährte Zuverlässigkeit mit über 15 Milliarden weltweit ausgelieferten Einheiten. Der LNK6764V vereinfacht Ihren Entwicklungsprozess durch die Integration von Hochvolt-MOSFET, Oszillator, Steuerlogik und Schutzschaltungen in einem einzigen Gehäuse. Dies reduziert die Materialkosten und die Markteinführungszeit und gewährleistet gleichzeitig robuste Leistung und die Einhaltung globaler Sicherheitsstandards.

Vollständige Rückverfolgbarkeit, autorisierter Vertrieb und technischer Support sind verfügbar. Kontaktieren Sie unser Entwicklungsteam für Unterstützung bei der Entwicklung, Referenzdesigns und Anwendungshinweise.

• LNK6764V.pdf
