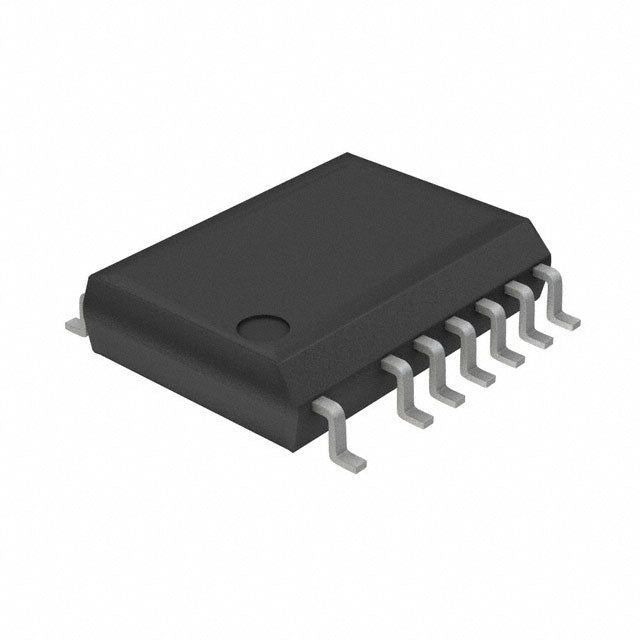

Image shown is a representation only. Exact specifications should be obtained from the product data sheet.
MC33363ADWR2
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | €81.910,95 EUR | €81.910,95 EUR |
| 15+ | €75.358,07 EUR | €1.130.371,05 EUR |
| 25+ | €73.719,86 EUR | €1.842.996,50 EUR |
| 50+ | €69.624,31 EUR | €3.481.215,50 EUR |
| 100+ | €61.433,21 EUR | €6.143.321,00 EUR |
| N+ | €12.286,64 EUR | Price Inquiry |
Verfügbarkeit für Abholungen konnte nicht geladen werden
MC33363ADWR2 - Hochspannungsisolierter PWM-Controller
Der MC33363ADWR2 von onsemi ist ein leistungsstarker, isolierter PWM-Controller-IC für Offline-Schaltnetzteile. Ausgestattet mit einem internen Schalter mit einer Durchbruchspannung von 700 V unterstützt dieser vielseitige Controller sowohl Sperrwandler- als auch Vorwärtswandler-Topologien und eignet sich daher ideal für AC/DC-Leistungswandlungsanwendungen.
Hauptmerkmale
- Hochspannungsfestigkeit: 700 V Durchschlagsspannung mit internem Schaltelement
- Breiter Eingangsspannungsbereich: 9,5 V bis 40 V Versorgungsspannung (Vcc/Vdd)
- Flexibles Schalten: Frequenzbereich von 67,5 kHz bis 285 kHz mit Frequenzsteuerung
- Umfassender Schutz: Strombegrenzung, Übertemperaturschutz und Überspannungsschutz
- Unterstützung zweier Topologien: Optimiert für Sperrwandler- und Vorwärtswandlerdesigns
- Industrieller Temperaturbereich: -25 °C bis 150 °C Sperrschichttemperatur
- Kompaktes Gehäuse: Oberflächenmontage 16-SOIC für platzsparende Designs
Anwendungen
Dieser isolierte PWM-Controller eignet sich gut für:
- Offline-AC/DC-Netzteile
- Industrielle Leistungsumwandlungssysteme
- Telekommunikationsausrüstung
- Akkuladegeräte und Adapter
- Hilfsstromversorgungen
Technische Spezifikationen
Warum MC33363ADWR2 wählen?
Der MC33363ADWR2 vereint robuste Schutzfunktionen mit flexibler Topologieunterstützung und ist damit eine ausgezeichnete Wahl für zuverlässige und hocheffiziente Stromversorgungsdesigns. Sein integrierter Hochspannungsschalter reduziert die Bauteilanzahl und den Platzbedarf auf der Leiterplatte, während der umfassende Fehlerschutz einen sicheren Betrieb in anspruchsvollen Industrieanwendungen gewährleistet.
Verwandte Ressourcen
Entdecken Sie weitere Energiemanagementlösungen:
- AC/DC-Wandler, Offline-Schaltregler – Durchstöbern Sie unsere komplette Auswahl an AC/DC-Wandler-ICs und Offline-Schaltreglern
- HQICKEY Startseite – Entdecken Sie unser gesamtes Sortiment an elektronischen Bauteilen und Halbleitern
- Technischer Blog – Lesen Sie die neuesten Brancheneinblicke, Anwendungsberichte und Designleitfäden.
| Produkteigenschaften | Immobilienwert |
| Hersteller | Onsemi |
| Produktserie | |
| Verpackung | | |
| Ausgangsisolierung | Isoliert |
| Interner Schalter/Interne Schalter | Ja |
| Spannung - Durchschlag | 700 V |
| Topologie | Rückholfeder, Vorwärts |
| Spannung - Anlauf | 14,9 V |
| Spannung - Versorgung (Vcc/Vdd) | 9,5 V ~ 40 V |
| Tastverhältnis | 50% |
| Frequenz - Schalten | 67,5 kHz ~ 285 kHz |
| Leistung (Watt) | - |
| Fehlerschutz | Strombegrenzung, Übertemperaturschutz, Überspannungsschutz |
| Steuerungsfunktionen | Frequenzregelung |
| Betriebstemperatur | -25 °C ~ 150 °C (TJ) |
| Grad | - |
| Qualifikation | - |
| Montageart | Oberflächenmontage |
| Verpackung / Gehäuse | 16-SOIC (0,295", 7,50 mm Breite), 13 Anschlüsse |
| Gerätepaket des Lieferanten | 16-SOIC |
MC33363ADWR2.pdf
