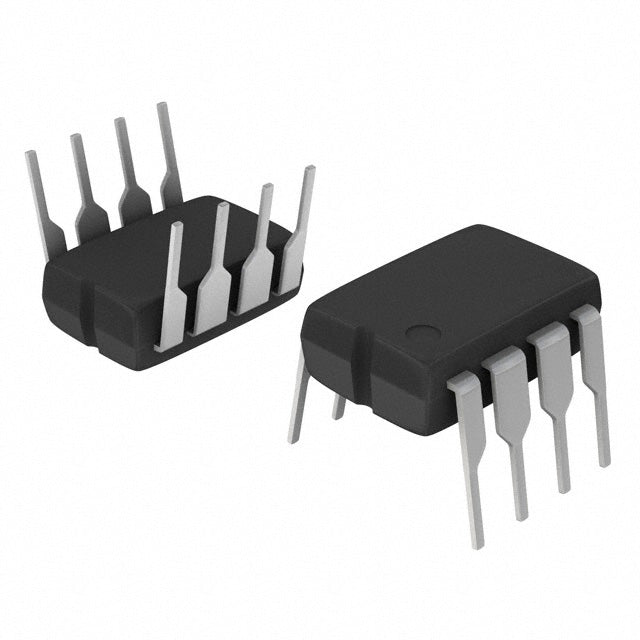

Image shown is a representation only. Exact specifications should be obtained from the product data sheet.
NCP1200P60
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | €81.976,95 EUR | €81.976,95 EUR |
| 15+ | €75.418,79 EUR | €1.131.281,85 EUR |
| 25+ | €73.779,26 EUR | €1.844.481,50 EUR |
| 50+ | €69.680,41 EUR | €3.484.020,50 EUR |
| 100+ | €61.482,71 EUR | €6.148.271,00 EUR |
| N+ | €12.296,54 EUR | Price Inquiry |
Verfügbarkeit für Abholungen konnte nicht geladen werden
NCP1200P60 Flyback-PWM-Controller - onsemi
Der NCP1200P60 ist ein leistungsstarker Offline-Flyback-PWM-Controller von onsemi, der für kostengünstige AC/DC-Wandleranwendungen entwickelt wurde. Dieser Festfrequenz-Controller arbeitet mit 60 kHz und bietet umfassende Schutzfunktionen, darunter Strombegrenzung, Überlast- und Kurzschlussschutz.
Hauptmerkmale und Vorteile
- Feste Schaltfrequenz von 60 kHz – Vorhersagbare EMV-Eigenschaften und vereinfachtes Filterdesign
- Isolierte Flyback-Topologie – Sichere galvanische Trennung zwischen Eingang und Ausgang
- 80 % maximales Tastverhältnis – Optimiert für Anwendungen mit einem breiten Eingangsspannungsbereich
- Umfassender Fehlerschutz – Integrierte Strombegrenzung, Überlast- und Kurzschlussschutz
- Breiter Betriebstemperaturbereich – -25 °C bis 125 °C Sperrschichttemperatur für industrielle Zuverlässigkeit
- Durchsteckbares 8-DIP-Gehäuse – Einfaches Prototyping und zuverlässige Fertigung
Typische Anwendungen
- AC/DC-Adapter und Ladegeräte
- Hilfsstromversorgungen
- Standby-Stromwandler
- Offline-Schaltnetzteile mit niedriger bis mittlerer Leistung
- Energiemanagement in Unterhaltungselektronik
Warum sollten Sie sich für den NCP1200P60 entscheiden?
Als autorisierter Distributor bieten wir Original-Onsemi-Komponenten mit vollständiger Rückverfolgbarkeit und umfassendem Lifecycle-Support. Der NCP1200P60 ist eine bewährte und kostengünstige Lösung für Entwickler, die eine zuverlässige Flyback-Steuerung mit integrierten Schutzfunktionen benötigen. Sein Betrieb mit fester Frequenz vereinfacht die Konformitätsprüfung und reduziert die Anzahl externer Bauteile.
Vollständige technische Spezifikationen
Alle Spezifikationen können ohne vorherige Ankündigung geändert werden. Vollständige Konstruktionsinformationen finden Sie im offiziellen Onsemi-Datenblatt.
Verwandte Ressourcen
Entdecken Sie weitere Energiemanagementlösungen und technische Ressourcen:
- AC/DC-Wandler, Offline-Schaltregler – Durchstöbern Sie unsere komplette Auswahl an AC/DC-Leistungswandler-ICs und Offline-Schaltreglern
- HQICKEY Startseite – Entdecken Sie unser gesamtes Sortiment an autorisierten Halbleiterkomponenten mit vollständiger Rückverfolgbarkeit
- Technischer Blog – Lesen Sie die neuesten Anwendungsberichte, Designleitfäden und Brancheneinblicke.
| Produkteigenschaften | Immobilienwert |
| Hersteller | Onsemi |
| Produktserie | |
| Verpackung | | |
| Ausgangsisolierung | Isoliert |
| Interner Schalter/Interne Schalter | NEIN |
| Spannung - Durchschlag | - |
| Topologie | Flyback |
| Spannung - Anlauf | - |
| Spannung - Versorgung (Vcc/Vdd) | 16 V (Max.) |
| Tastverhältnis | 80% |
| Frequenz - Schalten | 60 kHz |
| Leistung (Watt) | - |
| Fehlerschutz | Strombegrenzung, Überlastung, Kurzschluss |
| Steuerungsfunktionen | - |
| Betriebstemperatur | -25 °C ~ 125 °C (TJ) |
| Grad | - |
| Qualifikation | - |
| Montageart | Durchgangsloch |
| Verpackung / Gehäuse | 8-DIP (0,300", 7,62 mm) |
| Gerätepaket des Lieferanten | 8-PDIP |
NCP1200P60.pdf
