PKS604YN
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | €81.601,95 EUR | €81.601,95 EUR |
| 15+ | €75.073,79 EUR | €1.126.106,85 EUR |
| 25+ | €73.441,76 EUR | €1.836.044,00 EUR |
| 50+ | €69.361,66 EUR | €3.468.083,00 EUR |
| 100+ | €61.201,46 EUR | €6.120.146,00 EUR |
| N+ | €12.240,29 EUR | Price Inquiry |
Verfügbarkeit für Abholungen konnte nicht geladen werden

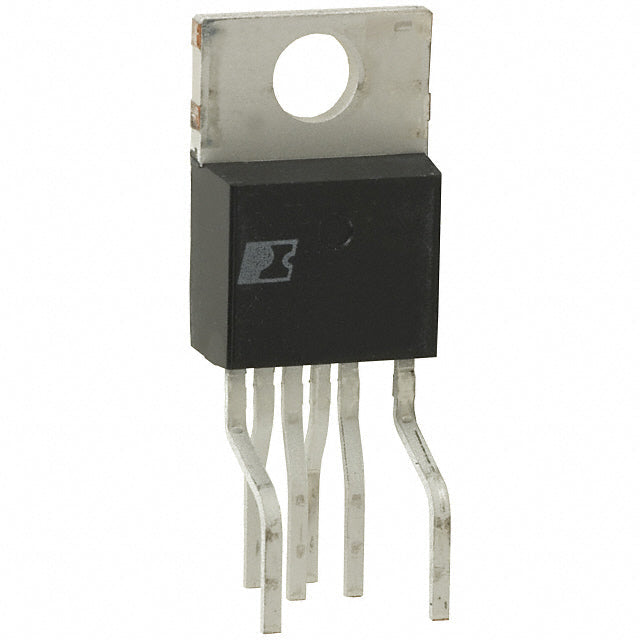

PKS604YN - PeakSwitch® Offline-Schalt-IC
Der PKS604YN von Power Integrations ist ein leistungsstarker, isolierter Flyback-Schaltregler-IC, der für AC/DC-Leistungswandlungsanwendungen bis 56 W entwickelt wurde. Diese integrierte Lösung verfügt über einen internen 700-V-Schalter, eine Schaltfrequenz von 277 kHz und umfassende Schutzfunktionen, darunter Strombegrenzung, Überlast- und Übertemperaturschutz.
Hauptmerkmale
- Hochspannungsfestigkeit: 700 V Durchschlagsspannung für universelle Eingangsanwendungen
- Integriertes Design: Der interne Schalter macht einen externen MOSFET überflüssig.
- Effizienter Betrieb: 65 % Tastverhältnis bei einer Schaltfrequenz von 277 kHz
- Umfassender Schutz: Strombegrenzung, Überlast- und Übertemperaturschutz
- Breiter Betriebstemperaturbereich: -40 °C bis 150 °C Sperrschichttemperatur
- Isolierter Ausgang: Sichere und zuverlässige Stromversorgung
Anwendungen
Ideal für Unterhaltungselektronik, industrielle Steuerungen, LED-Beleuchtungstreiber, Hilfsstromversorgungen und Smart-Home-Geräte, die eine zuverlässige und effiziente AC/DC-Wandlung erfordern.
Vollständige technische Spezifikationen
Warum PKS604YN wählen?
Die PeakSwitch-Familie bietet außergewöhnliche Zuverlässigkeit und Leistung für die Offline-Stromwandlung. Dank integrierter Schutzfunktionen und bewährter Zuverlässigkeit in anspruchsvollen Anwendungen vereinfacht der PKS604YN die Entwicklung und gewährleistet gleichzeitig einen robusten, langfristigen Betrieb.
| Produkteigenschaften | Immobilienwert |
| Hersteller | Leistungsintegrationen |
| Produktserie | PeakSwitch® |
| Verpackung | | |
| Ausgangsisolierung | Isoliert |
| Interner Schalter/Interne Schalter | Ja |
| Spannung - Durchschlag | 700 V |
| Topologie | Flyback |
| Spannung - Anlauf | - |
| Spannung - Versorgung (Vcc/Vdd) | - |
| Tastverhältnis | 65% |
| Frequenz - Schalten | 277 kHz |
| Leistung (Watt) | 56 W |
| Fehlerschutz | Strombegrenzung, Überlastschutz, Übertemperaturschutz |
| Steuerungsfunktionen | EN |
| Betriebstemperatur | -40 °C ~ 150 °C (TJ) |
| Grad | - |
| Qualifikation | - |
| Montageart | Durchgangsloch |
| Verpackung / Gehäuse | TO-220-7 Formanschlüsse, 6 Anschlüsse |
| Gerätepaket des Lieferanten | TO-220-7C |
PKS604YN.pdf
