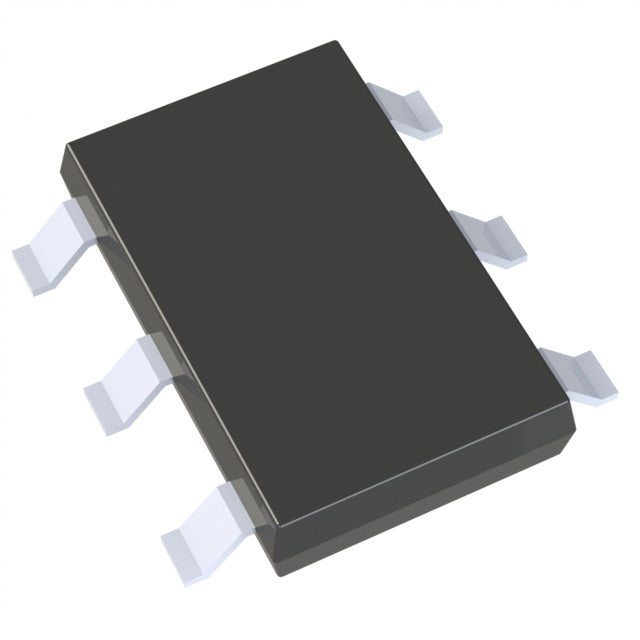

Image shown is a representation only. Exact specifications should be obtained from the product data sheet.
RT7736DGE
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | €0,95 EUR | €0,95 EUR |
| 15+ | €0,87 EUR | €13,05 EUR |
| 25+ | €0,86 EUR | €21,50 EUR |
| 50+ | €0,81 EUR | €40,50 EUR |
| 100+ | €0,71 EUR | €71,00 EUR |
| N+ | €0,14 EUR | Price Inquiry |
Verfügbarkeit für Abholungen konnte nicht geladen werden
RT7736DGE Flyback-PWM-Controller – Richtek SmartJitter™-Serie
Der RT7736DGE ist ein leistungsstarker, isolierter Flyback-PWM-Controller von Richtek USA Inc. und gehört zur innovativen SmartJitter™-Produktfamilie. Dieser Controller wurde für AC/DC-Offline-Schaltanwendungen entwickelt und bietet eine zuverlässige Leistungswandlung mit fortschrittlichen Fehlerschutzfunktionen.
Hauptmerkmale und Vorteile
- Isolierte Flyback-Topologie – Bietet elektrische Trennung zwischen Eingang und Ausgang für erhöhte Sicherheit
- Breiter Versorgungsspannungsbereich – Betrieb von 12 V bis 25 V mit einer Anlaufspannung von 14,5 V
- 65 kHz Schaltfrequenz – Optimiert für Effizienz und kompakte Transformatorbauweise
- 75 % maximale Einschaltdauer – Ermöglicht flexible Designkonfigurationen
- Umfassender Schutz – Strombegrenzung, Überlast-, Überspannungs- und Kurzschlussschutz
- Erweiterter Temperaturbereich – Zuverlässiger Betrieb von -40 °C bis 85 °C
- Kompaktes SOT-23-6-Gehäuse – Platzsparendes Oberflächenmontage-Design
- RoHS-konform – Erfüllt die Umweltstandards globaler Märkte
Typische Anwendungen
Das RT7736DGE eignet sich ideal für AC/DC-Netzteile in Unterhaltungselektronik, Industrieanlagen, LED-Beleuchtungstreibern, Hilfsnetzteilen und Smart-Home-Geräten, die eine isolierte Stromwandlung erfordern.
Vollständige technische Spezifikationen
Qualität & Konformität: Dieses Produkt entspricht der RoHS-Norm und ist in Gurtverpackung für die automatisierte Montage erhältlich. Vollständige Rückverfolgbarkeit und technische Dokumentation sind verfügbar.
| Produkteigenschaften | Immobilienwert |
| Hersteller | Richtek USA Inc. |
| Produktserie | SmartJitter™ |
| Verpackung | Tonband & Spule (TR) | |
| Ausgangsisolierung | Isoliert |
| Interner Schalter/Interne Schalter | NEIN |
| Spannung - Durchschlag | - |
| Topologie | Flyback |
| Spannung - Anlauf | 14,5 V |
| Spannung - Versorgung (Vcc/Vdd) | 12 V ~ 25 V |
| Tastverhältnis | 75% |
| Frequenz - Schalten | 65 kHz |
| Leistung (Watt) | - |
| Fehlerschutz | Strombegrenzung, Überlastung, Überspannung, Kurzschluss |
| Steuerungsfunktionen | - |
| Betriebstemperatur | -40 °C ~ 85 °C (TA) |
| Grad | - |
| Qualifikation | - |
| Montageart | Oberflächenmontage |
| Verpackung / Gehäuse | SOT-23-6 |
| Gerätepaket des Lieferanten | SOT-23-6 |
| RoHS |  |
RT7736DGE.pdf
