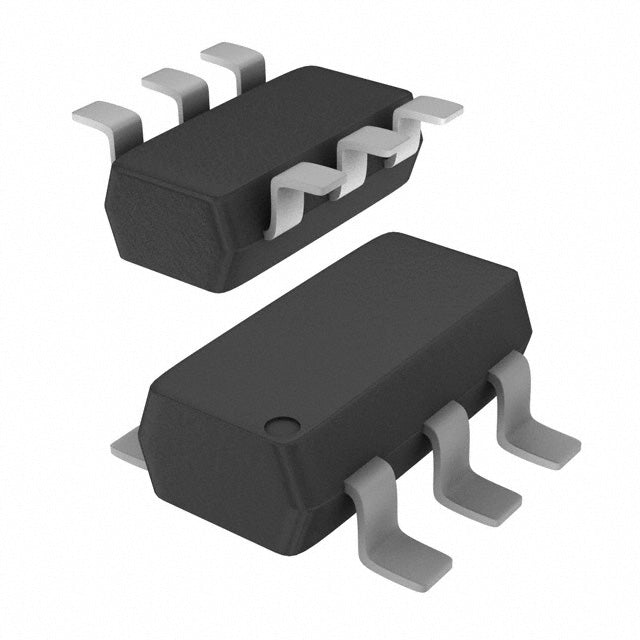

Image shown is a representation only. Exact specifications should be obtained from the product data sheet.
TEA1832LTS/1X
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | €0,95 EUR | €0,95 EUR |
| 15+ | €0,87 EUR | €13,05 EUR |
| 25+ | €0,86 EUR | €21,50 EUR |
| 50+ | €0,81 EUR | €40,50 EUR |
| 100+ | €0,71 EUR | €71,00 EUR |
| N+ | €0,14 EUR | Price Inquiry |
Verfügbarkeit für Abholungen konnte nicht geladen werden
NXP TEA1832LTS/1X GreenChip™ II Flyback-Controller-IC
Der TEA1832LTS/1X ist ein leistungsstarker Offline-Flyback-Schaltregler-IC aus der GreenChip™ II-Serie von NXP, der für die effiziente AC/DC-Leistungswandlung in Schaltnetzteilen (SMPS) entwickelt wurde. Dieser fortschrittliche Controller bietet eine zuverlässige, isolierte Leistungswandlung mit umfassenden Schutzfunktionen und einem breiten Betriebsspannungsbereich.
Hauptmerkmale und Vorteile
- Breiter Versorgungsspannungsbereich: 10,5 V bis 36 V (Vcc/Vdd) mit 22 V Anlaufspannung für flexible Designintegration
- Hochfrequenzschaltung: Die Schaltfrequenz von 36 kHz bis 130 kHz ermöglicht eine kompakte Transformatorbauweise und reduzierte elektromagnetische Störungen.
- Umfassender Fehlerschutz: Integrierter Schutz vor Überlastung, Überhitzung, Überspannung und Kurzschluss gewährleistet die Systemzuverlässigkeit.
- Isolierte Topologie: Die Flyback-Konfiguration bietet galvanische Trennung für sicherheitskritische Anwendungen.
- Hoher Einschaltdauergrad: Bis zu 90 % Einschaltdauer maximieren die Effizienz der Energieübertragung.
- Erweiterter Temperaturbereich: -40 °C bis 150 °C (TJ) Betrieb für industrielle und automobile Umgebungen
- Kompaktes SMD-Gehäuse: SC-74 (SOT-457)-Footprint spart wertvollen Platz auf der Leiterplatte.
- RoHS-konform: Erfüllt die Umweltstandards für die Einhaltung globaler Marktstandards
Typische Anwendungen
- AC/DC-Adapter und Ladegeräte
- Hilfsstromversorgungen
- Industrielle Steuerungssysteme
- Telekommunikations- und Netzwerkgeräte
- Energiemanagement in Unterhaltungselektronik
- LED-Treiberschaltungen
Technische Spezifikationen
Warum TEA1832LTS/1X wählen?
Der TEA1832LTS/1X vereint die bewährte GreenChip™-Technologie von NXP mit robusten Schutzfunktionen und großen Betriebsmargen und ist damit die ideale Wahl für Entwickler, die zuverlässige und effiziente Netzteile konstruieren. Das kompakte SC-74-Gehäuse und der umfassende Fehlerschutz reduzieren die Komplexität des Designs und gewährleisten gleichzeitig langfristige Zuverlässigkeit in anspruchsvollen Anwendungen.
Vollständige Rückverfolgbarkeit und Dokumentation zur RoHS/REACH-Konformität sind verfügbar. Kontaktieren Sie uns für Datenblätter, Referenzdesigns und technischen Support für Ihre Design-In-Anforderungen.
| Produkteigenschaften | Immobilienwert |
| Hersteller | NXP USA Inc. |
| Produktserie | GreenChip™ II |
| Verpackung | Tonband & Spule (TR) | |
| Ausgangsisolierung | Isoliert |
| Interner Schalter/Interne Schalter | NEIN |
| Spannung - Durchschlag | - |
| Topologie | Flyback |
| Spannung - Anlauf | 22 V |
| Spannung - Versorgung (Vcc/Vdd) | 10,5 V ~ 36 V |
| Tastverhältnis | 90 % |
| Frequenz - Schalten | 36 kHz ~ 130 kHz |
| Leistung (Watt) | - |
| Fehlerschutz | Überlastung, Übertemperatur, Überspannung, Kurzschluss |
| Steuerungsfunktionen | - |
| Betriebstemperatur | -40 °C ~ 150 °C (TJ) |
| Grad | - |
| Qualifikation | - |
| Montageart | Oberflächenmontage |
| Verpackung / Gehäuse | SC-74, SOT-457 |
| Gerätepaket des Lieferanten | SC-74 |
| RoHS |  |
No datasheet available. Please contact sales@hqickey.com for the latest datasheet.
