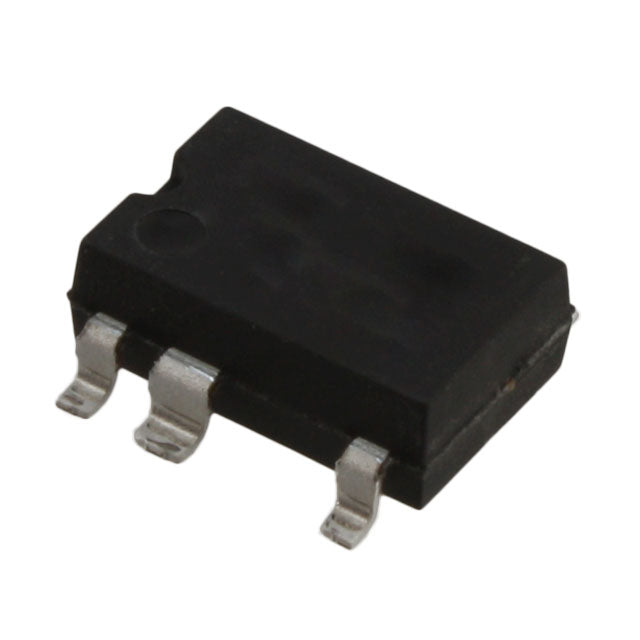

Image shown is a representation only. Exact specifications should be obtained from the product data sheet.
TOP234G-TL
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | €81.682,95 EUR | €81.682,95 EUR |
| 15+ | €75.148,31 EUR | €1.127.224,65 EUR |
| 25+ | €73.514,66 EUR | €1.837.866,50 EUR |
| 50+ | €69.430,51 EUR | €3.471.525,50 EUR |
| 100+ | €61.262,21 EUR | €6.126.221,00 EUR |
| N+ | €12.252,44 EUR | Price Inquiry |
Verfügbarkeit für Abholungen konnte nicht geladen werden
TOP234G-TL - TOPSwitch-FX Offline-Switcher-IC
Der TOP234G-TL von Power Integrations ist ein leistungsstarker Offline-Schaltregler-IC aus der renommierten TOPSwitch-FX-Familie, der für isolierte AC/DC-Leistungswandlungsanwendungen bis 30 W entwickelt wurde. Diese integrierte Lösung vereint einen 700-V-Leistungs-MOSFET, einen Oszillator, eine Hochspannungs-Schaltstromquelle, eine Strombegrenzung und eine thermische Abschaltschaltung auf einem einzigen Chip.
Hauptmerkmale und Vorteile
- Integriertes Design: Der eingebaute 700-V-MOSFET reduziert die Bauteilanzahl und vereinfacht das Leiterplattenlayout.
- Breiter Frequenzbereich: 66 kHz bis 132 kHz Schaltfrequenz für flexible Designoptimierung
- Umfassender Schutz: Strombegrenzung, Übertemperatur- und Überspannungsschutz gewährleisten einen zuverlässigen Betrieb.
- Hohe Effizienz: Ein Einschaltdauerverhältnis von 78 % maximiert die Leistungsabgabe und minimiert die Verluste.
- Kompaktes Gehäuse: Oberflächenmontage SMD-8B (8-poliger Gullwing-Sockel) spart Platz auf der Platine
- Breiter Betriebstemperaturbereich: -40 °C bis 150 °C Sperrschichttemperatur für anspruchsvolle Umgebungen
Typische Anwendungen
Ideal für kostengünstige, platzsparende Stromversorgungen in der Unterhaltungselektronik, industriellen Steuerungen, Smart-Home-Geräten, LED-Beleuchtungstreibern und Hilfsstromversorgungssystemen, die eine galvanische Trennung erfordern.
Vollständige technische Spezifikationen
Alle Spezifikationen werden von Power Integrations garantiert. Es handelt sich um ein autorisiertes Vertriebsprodukt mit vollständiger Rückverfolgbarkeit und umfassendem Lifecycle-Support.
| Produkteigenschaften | Immobilienwert |
| Hersteller | Leistungsintegrationen |
| Produktserie | TOPSwitch®-FX |
| Verpackung | | |
| Ausgangsisolierung | Isoliert |
| Interner Schalter/Interne Schalter | Ja |
| Spannung - Durchschlag | 700 V |
| Topologie | Flyback |
| Spannung - Anlauf | - |
| Spannung - Versorgung (Vcc/Vdd) | - |
| Tastverhältnis | 78 % |
| Frequenz - Schalten | 66 kHz ~ 132 kHz |
| Leistung (Watt) | 30 W |
| Fehlerschutz | Strombegrenzung, Übertemperaturschutz, Überspannungsschutz |
| Steuerungsfunktionen | Frequenzregelung |
| Betriebstemperatur | -40 °C ~ 150 °C (TJ) |
| Grad | - |
| Qualifikation | - |
| Montageart | Oberflächenmontage |
| Verpackung / Gehäuse | 8-SMD (7 Anschlüsse), Gull Wing |
| Gerätepaket des Lieferanten | SMD-8B |
TOP234G-TL.pdf
