TOP242FN

TOP242FN - TOPSwitch-GX Offline-Schalter-IC

Der TOP242FN von Power Integrations ist ein leistungsstarker Offline-Schaltregler-IC der TOPSwitch-GX-Familie, der für zuverlässige Flyback-Netzteile entwickelt wurde. Diese integrierte Lösung vereint einen 700-V-Leistungs-MOSFET, PWM-Steuerung, Fehlerschutz und weitere Steuerschaltungen auf einem einzigen Chip. Dadurch wird die Bauteilanzahl reduziert und die Systemzuverlässigkeit erhöht.

Hauptmerkmale und Vorteile

• 22 W Ausgangsleistung – Ideal für Anwendungen mit niedriger bis mittlerer Leistung, einschließlich Adapter, Ladegeräte und Zusatznetzteile.
• 700 V Durchschlagspannung – Bietet eine ausgezeichnete Sicherheitsreserve für universelle Eingangsspannungsanwendungen (85–265 V AC).
• Integrierter Schutz – Eingebaute Strombegrenzung, Übertemperatur- und Überspannungsschutz schützen Ihre Konstruktion.
• Frequenzmodulation – Schaltfrequenz 66 kHz bis 132 kHz mit Frequenzregelung zur EMV-Optimierung
• Hoher Wirkungsgrad – ein maximaler Tastgrad von 66,5 % ermöglicht eine effiziente Stromumwandlung.
• Isolierter Ausgang – Gewährleistet eine sichere Trennung zwischen Primär- und Sekundärkreis
• Breiter Betriebsbereich – Funktioniert zuverlässig von -40 °C bis 150 °C Sperrschichttemperatur

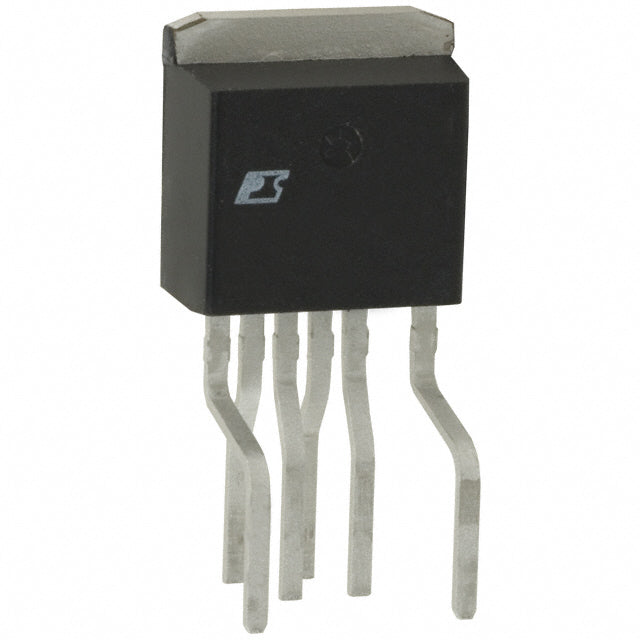

• Durchsteckgehäuse – TO-262-7C-Gehäuse mit vorgeformten Anschlüssen für einfache Leiterplattenmontage und Wärmemanagement

Typische Anwendungen

• AC/DC-Netzteile und Ladegeräte
• Hilfsstromversorgungen für Haushaltsgeräte
• Standby-Stromversorgungen
• Akkuladegeräte
• LED-Beleuchtungstreiber
• Industrielle Steuerstromversorgungen

Warum TOP242FN wählen?

Die TOPSwitch-GX-Familie bietet eine bewährte und kostengünstige Lösung für die Offline-Leistungswandlung. Durch die Integration des Hochspannungs-MOSFETs und der Steuerschaltung reduziert der TOP242FN die Designkomplexität, die Bauteilanzahl und den Platzbedarf auf der Leiterplatte deutlich und verbessert gleichzeitig die Zuverlässigkeit. Die umfassenden Fehlerschutzfunktionen gewährleisten einen sicheren Betrieb unter allen Bedingungen und machen ihn damit zur idealen Wahl für Anwendungen, die hohe Zuverlässigkeit und die Einhaltung gesetzlicher Vorschriften erfordern.

Technische Spezifikationen

RoHS-konform – Dieses Produkt erfüllt die RoHS-Umweltstandards für eingeschränkte Stoffe.

Qualität und Zuverlässigkeit

Als autorisierter Distributor von Power Integrations-Komponenten bieten wir Ihnen originale TOP242FN-ICs mit vollständiger Rückverfolgbarkeit und Herstellergarantie. Jede Komponente stammt direkt von Power Integrations oder autorisierten Vertriebspartnern und gewährleistet so Authentizität und Zuverlässigkeit für Ihre kritischen Anwendungen.

• TOP242FN.pdf
