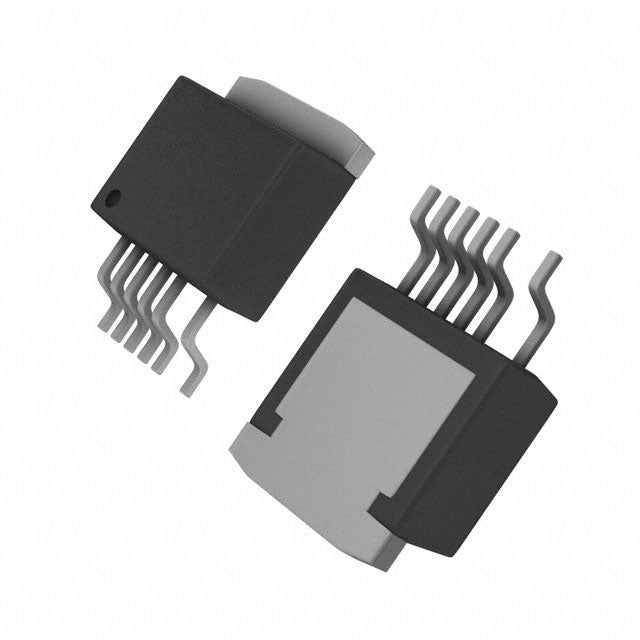

Image shown is a representation only. Exact specifications should be obtained from the product data sheet.
TOP242R-TL
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | €1,95 EUR | €1,95 EUR |
| 15+ | €1,79 EUR | €26,85 EUR |
| 25+ | €1,76 EUR | €44,00 EUR |
| 50+ | €1,66 EUR | €83,00 EUR |
| 100+ | €1,46 EUR | €146,00 EUR |
| N+ | €0,29 EUR | Price Inquiry |
Verfügbarkeit für Abholungen konnte nicht geladen werden
TOP242R-TL - TOPSwitch-GX Offline-Schalter-IC
Der TOP242R-TL von Power Integrations ist ein leistungsstarker 22-W-Offline-Schaltregler-IC mit integriertem MOSFET und fortschrittlicher Schutzschaltung. Er wurde für AC/DC-Wandler mit isolierter Flyback-Topologie entwickelt und bietet zuverlässige Leistungswandlung mit außergewöhnlicher Effizienz und umfassendem Fehlerschutz.
Hauptmerkmale
- 22 W Ausgangsleistung – Optimiert für Anwendungen mit niedriger bis mittlerer Leistung
- 700 V Durchschlagspannung – Hohe Spannungsfestigkeit für universelle Eingangsdesigns
- 66–132 kHz Schaltfrequenz – Frequenzsteuerung zur EMV-Optimierung
- Integrierter Schutz – Strombegrenzung, Übertemperatur- und Überspannungsschutz
- 66,5 % maximaler Tastgrad – Effiziente Energieübertragung
- Oberflächenmontage-Gehäuse TO-263-7 – Platzsparendes Design für moderne Leiterplattenlayouts
- Betriebstemperaturbereich -40 °C bis 150 °C - Industrielle Temperaturleistung
Anwendungen
- AC/DC-Netzteile und Adapter
- Hilfsstromversorgungen für Industrieanlagen
- Leistungsumwandlung in Unterhaltungselektronik
- LED-Treiberschaltungen
- Leistungsstufen des Batterieladegeräts
Vollständige technische Spezifikationen
Warum TOP242R-TL wählen?
Der TOP242R-TL integriert einen Hochspannungs-Leistungs-MOSFET, einen Oszillator, Steuerlogik und Schutzschaltungen in einem einzigen monolithischen Baustein. Dadurch werden die Bauteilanzahl und die Designkomplexität deutlich reduziert. Seine Fähigkeit zur Frequenzjitterung trägt zur Minimierung von elektromagnetischen Störungen bei, während ein umfassender Fehlerschutz langfristige Zuverlässigkeit in anspruchsvollen Anwendungen gewährleistet.
Vollständige Rückverfolgbarkeit, RoHS/REACH-konform, Datenblätter und Designunterstützung verfügbar.
| Produkteigenschaften | Immobilienwert |
| Hersteller | Leistungsintegrationen |
| Produktserie | TOPSwitch®-GX |
| Verpackung | Schneideband (CT) | Band und Rolle (TR) |
| Ausgangsisolierung | Isoliert |
| Interner Schalter/Interne Schalter | Ja |
| Spannung - Durchschlag | 700 V |
| Topologie | Flyback |
| Spannung - Anlauf | - |
| Spannung - Versorgung (Vcc/Vdd) | - |
| Tastverhältnis | 66,5 % |
| Frequenz - Schalten | 66 kHz ~ 132 kHz |
| Leistung (Watt) | 22 W |
| Fehlerschutz | Strombegrenzung, Übertemperaturschutz, Überspannungsschutz |
| Steuerungsfunktionen | Frequenzregelung |
| Betriebstemperatur | -40 °C ~ 150 °C (TJ) |
| Grad | - |
| Qualifikation | - |
| Montageart | Oberflächenmontage |
| Verpackung / Gehäuse | TO-263-7, D2PAK (6 Anschlüsse + Lasche), TO-263CB |
| Gerätepaket des Lieferanten | TO-263-7C |
TOP242R-TL.pdf
