Image shown is a representation only. Exact specifications should be obtained from the product data sheet.

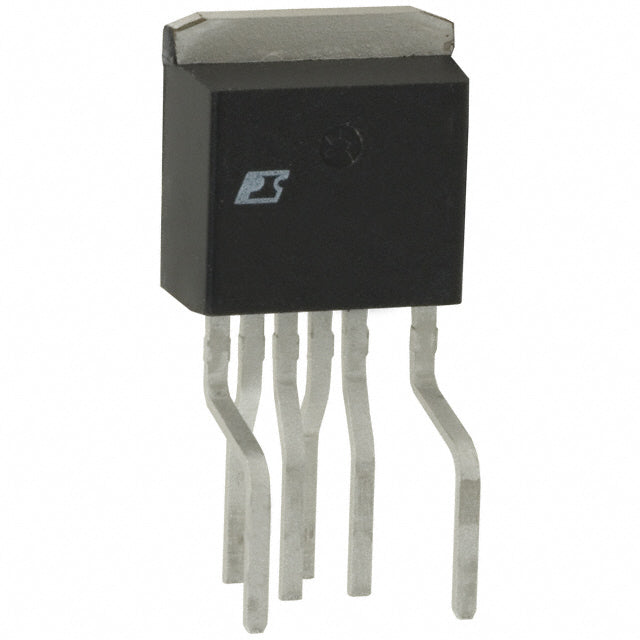

TOP245FN
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | €81.712,95 EUR | €81.712,95 EUR |
| 15+ | €75.175,91 EUR | €1.127.638,65 EUR |
| 25+ | €73.541,66 EUR | €1.838.541,50 EUR |
| 50+ | €69.456,01 EUR | €3.472.800,50 EUR |
| 100+ | €61.284,71 EUR | €6.128.471,00 EUR |
| N+ | €12.256,94 EUR | Price Inquiry |
Verfügbarkeit für Abholungen konnte nicht geladen werden
TOP245FN - Hochleistungsfähiger Offline-Schalter-IC
Der TOP245FN von Power Integrations ist ein hocheffizienter, isolierter 85-Watt-Flyback-Schaltregler-IC aus der renommierten TOPSwitch-GX-Serie . Dieser fortschrittliche Offline-Schaltregler integriert einen 700-V-Leistungs-MOSFET, einen Oszillator, eine Hochspannungs-Schaltstromquelle, eine Strombegrenzung und eine thermische Abschaltschaltung auf einem einzigen monolithischen Bauteil.
Hauptmerkmale und Vorteile
- 85 W Ausgangsleistung – Ideal für AC/DC-Anwendungen mittlerer Leistung
- 700 V Durchschlagspannung – Gewährleistet zuverlässigen Betrieb mit universeller Eingangsspannung
- Integrierter Schutz – Strombegrenzung, Übertemperatur- und Überspannungsschutz
- Frequenzsteuerung – Schaltfrequenz von 66 kHz bis 132 kHz für optimierte EMV-Leistung
- Breiter Betriebstemperaturbereich - -40 °C bis 150 °C (TJ) für anspruchsvolle Umgebungen
- Durchgangslochmontage – Einfache Montage und zuverlässige Verbindungen
Anwendungen
Ideal für Netzteile in Unterhaltungselektronik, Industrieanlagen, LED-Beleuchtungstreibern, Batterieladegeräten und Hilfsstromversorgungssystemen, die eine isolierte Flyback-Topologie mit robusten Schutzfunktionen erfordern.
Technische Spezifikationen
RoHS-konform im Sinne von Umweltverantwortung und Einhaltung gesetzlicher Vorschriften.
| Produkteigenschaften | Immobilienwert |
| Hersteller | Leistungsintegrationen |
| Produktserie | TOPSwitch®-GX |
| Verpackung | | |
| Ausgangsisolierung | Isoliert |
| Interner Schalter/Interne Schalter | Ja |
| Spannung - Durchschlag | 700 V |
| Topologie | Flyback |
| Spannung - Anlauf | - |
| Spannung - Versorgung (Vcc/Vdd) | - |
| Tastverhältnis | 66,5 % |
| Frequenz - Schalten | 66 kHz ~ 132 kHz |
| Leistung (Watt) | 85 W |
| Fehlerschutz | Strombegrenzung, Übertemperaturschutz, Überspannungsschutz |
| Steuerungsfunktionen | Frequenzregelung |
| Betriebstemperatur | -40 °C ~ 150 °C (TJ) |
| Grad | - |
| Qualifikation | - |
| Montageart | Durchgangsloch |
| Verpackung / Gehäuse | TO-262-7 (6 Anschlüsse) Geformte Anschlüsse |
| Gerätepaket des Lieferanten | TO-262-7C |
| RoHS |  |
TOP245FN.pdf
