Image shown is a representation only. Exact specifications should be obtained from the product data sheet.
TOP249R-TL
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | €81.658,95 EUR | €81.658,95 EUR |
| 15+ | €75.126,23 EUR | €1.126.893,45 EUR |
| 25+ | €73.493,06 EUR | €1.837.326,50 EUR |
| 50+ | €69.410,11 EUR | €3.470.505,50 EUR |
| 100+ | €61.244,21 EUR | €6.124.421,00 EUR |
| N+ | €12.248,84 EUR | Price Inquiry |
Verfügbarkeit für Abholungen konnte nicht geladen werden

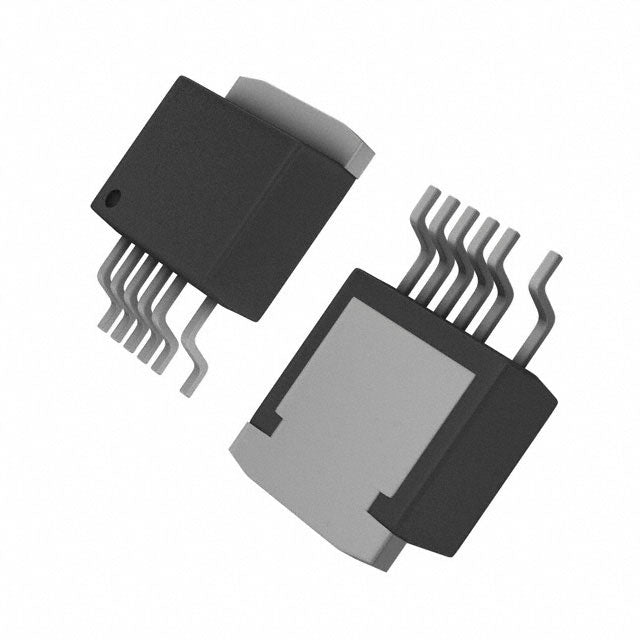

TOP249R-TL - TOPSwitch-GX Offline-Schalt-IC
Der TOP249R-TL von Power Integrations ist ein leistungsstarker integrierter Offline-Schalter für AC/DC-Leistungswandlungsanwendungen mit Flyback-Topologie bis 79 Watt. Dieses fortschrittliche Bauteil der TOPSwitch-GX-Serie vereint einen 700-V-Leistungs-MOSFET, PWM-Steuerung, Fehlerschutz und weitere Steuerschaltungen auf einem einzigen monolithischen IC.
Hauptmerkmale
- Hohe Leistungsfähigkeit: Liefert bis zu 79 W Ausgangsleistung in isolierten Flyback-Konfigurationen
- 700-V-Hochspannungs-MOSFET: Bietet hervorragende Reserven für universelle Eingangsanwendungen
- Integrierter Schutz: Eingebaute Strombegrenzung, Übertemperatur- und Überspannungsschutz
- Frequenzmodulation: Schaltfrequenz 66 kHz bis 132 kHz mit Frequenzregelung zur EMV-Optimierung
- Breiter Betriebstemperaturbereich: Sperrschichttemperaturbereich -40 °C bis 150 °C
- Kompaktes SMD-Gehäuse: Platzsparendes TO-263-7C (D2PAK)-Gehäuse
Anwendungen
Ideal für AC/DC-Netzteile in Unterhaltungselektronik, Industrieanlagen, LED-Beleuchtungstreibern, Hilfsnetzteilen und Notstromsystemen, die hohe Effizienz und Zuverlässigkeit erfordern.
Technische Spezifikationen
Warum TOP249R-TL wählen?
Dieser integrierte Schaltregler macht externe Komponenten überflüssig und reduziert so die Designkomplexität, den Platzbedarf auf der Leiterplatte und die Gesamtsystemkosten bei gleichzeitig erhöhter Zuverlässigkeit. Die umfassenden Schutzfunktionen gewährleisten einen sicheren Betrieb auch unter Fehlerbedingungen und machen ihn damit zur idealen Wahl für anspruchsvolle Stromversorgungsanwendungen.
| Produkteigenschaften | Immobilienwert |
| Hersteller | Leistungsintegrationen |
| Produktserie | TOPSwitch®-GX |
| Verpackung | | |
| Ausgangsisolierung | Isoliert |
| Interner Schalter/Interne Schalter | Ja |
| Spannung - Durchschlag | 700 V |
| Topologie | Flyback |
| Spannung - Anlauf | - |
| Spannung - Versorgung (Vcc/Vdd) | - |
| Tastverhältnis | 66,8 % |
| Frequenz - Schalten | 66 kHz ~ 132 kHz |
| Leistung (Watt) | 79 W |
| Fehlerschutz | Strombegrenzung, Übertemperaturschutz, Überspannungsschutz |
| Steuerungsfunktionen | Frequenzregelung |
| Betriebstemperatur | -40 °C ~ 150 °C (TJ) |
| Grad | - |
| Qualifikation | - |
| Montageart | Oberflächenmontage |
| Verpackung / Gehäuse | TO-263-7, D2PAK (6 Anschlüsse + Lasche), TO-263CB |
| Gerätepaket des Lieferanten | TO-263-7C |
TOP249R-TL.pdf
