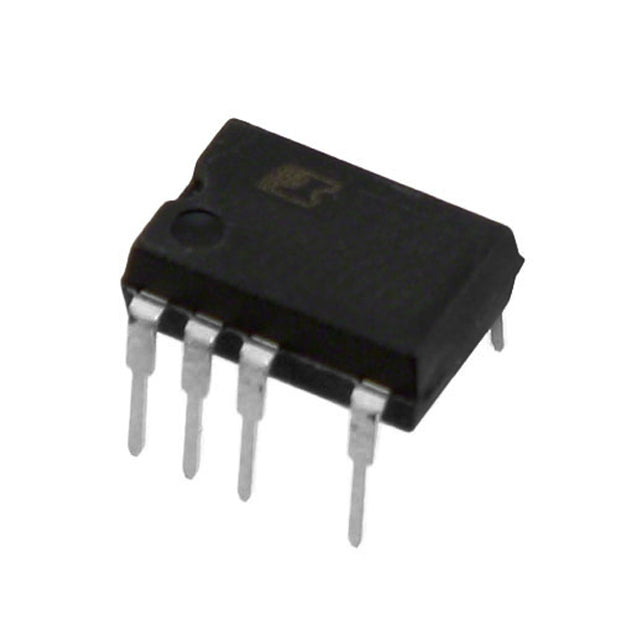

TOP252MG

TOP252MG - TOPSwitch-HX Offline-Schalter-IC

Der TOP252MG von Power Integrations ist ein leistungsstarker Offline-Schaltregler-IC der TOPSwitch-HX-Familie, der für kostengünstige und platzsparende AC/DC-Wandlung in Flyback-Topologie-Anwendungen bis 15 W entwickelt wurde. Diese integrierte Lösung vereint einen 700-V-Leistungs-MOSFET, PWM-Steuerung, Fehlerschutz und weitere Steuerschaltungen auf einem einzigen Chip. Dadurch werden die Bauteilanzahl und der Platzbedarf auf der Leiterplatte deutlich reduziert und gleichzeitig die Zuverlässigkeit erhöht.

Hauptmerkmale und Vorteile

• Integrierter 700-V-Leistungs-MOSFET – Hohe Durchbruchspannung ermöglicht einen breiten Eingangsspannungsbereich und robuste Leistung
• 15 W Ausgangsleistung – Ideal für AC/DC-Wandler mit niedriger bis mittlerer Leistung in Anwendungen für Endverbraucher, Industrie und Telekommunikation.
• 66 kHz Schaltfrequenz – Optimiert für kleinere Transformatoren und verbesserte EMV-Leistung
• 78 % maximaler Einschaltdauergrad – Maximiert die Transformatorauslastung und -effizienz
• Umfassender Fehlerschutz – Integrierte Strombegrenzung, Übertemperatur- und Überspannungsschutz gewährleisten einen sicheren und zuverlässigen Betrieb.
• Flyback-Topologie – Einfaches, kostengünstiges Design mit isoliertem Ausgang
• Durchsteckbares SDIP-10C-Gehäuse – Einfache Montage und Nachbearbeitung für Prototypen und Serienfertigung
• Breiter Betriebstemperaturbereich - -40 °C bis 150 °C (TJ) für anspruchsvolle Umgebungen

Typische Anwendungen

• AC/DC-Adapter und Ladegeräte
• Hilfsstromversorgungen
• Standby-Stromversorgungen
• Netzteile für Unterhaltungselektronik
• Industrielle Steuerung und Automatisierung
• Telekommunikations- und Netzwerkgeräte

Warum sollten Sie sich für einen autorisierten Vertrieb entscheiden?

Wenn Sie den TOP252MG über unser autorisiertes Vertriebsnetz beziehen, erhalten Sie Originalkomponenten von Power Integrations mit vollständiger Rückverfolgbarkeit durch den Hersteller, Garantieleistungen und Zugriff auf technische Ressourcen wie Referenzdesigns und Anwendungshinweise. Wir halten Lagerbestände vor, um eine lange Verfügbarkeit über den gesamten Produktlebenszyklus hinweg zu gewährleisten und Ihre Produktprogramme zu unterstützen sowie das Risiko von Veralterung zu minimieren.

Vollständige technische Spezifikationen

• TOP252MG.pdf
