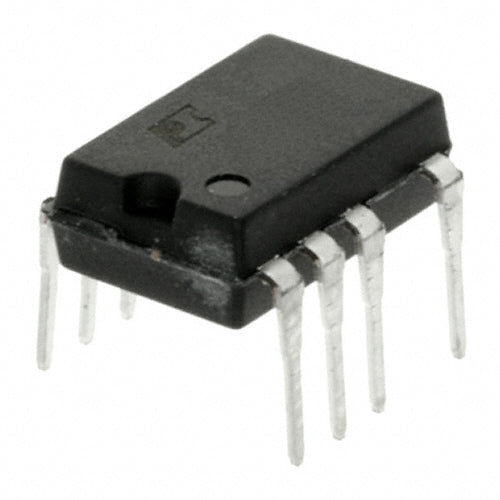

TOP253MN - TOPSwitch-HX Offline-Schalter-IC
Der TOP253MN von Power Integrations ist ein leistungsstarker 25-W-Offline-Schaltregler-IC mit integriertem MOSFET und umfassender Schutzschaltung. Als Teil der renommierten TOPSwitch-HX-Familie bietet diese Komponente eine zuverlässige und effiziente Leistungswandlung für AC/DC-Anwendungen.
Hauptmerkmale
- 25 W Ausgangsleistung – Optimiert für Anwendungen mit mittlerer Leistung
- 700 V Durchschlagspannung – Hohe Spannungsfestigkeit für universelle Eingangsdesigns
- 66 kHz Schaltfrequenz – Ausgewogene Leistung und Effizienz
- Integrierter Schutz – Strombegrenzung, Übertemperatur- und Überspannungsschutz
- 78 % maximaler Einschaltdauergrad – Hervorragende Transformatorauslastung
- Flyback-Topologie – Bewährtes, kostengünstiges, isoliertes Design
- Breiter Betriebstemperaturbereich – -40 °C bis 150 °C Sperrschichttemperatur
Anwendungen
Ideal für Unterhaltungselektronik, industrielle Steuerungen, LED-Beleuchtungstreiber, Hilfsstromversorgungen und alle Anwendungen, die eine zuverlässige isolierte AC/DC-Wandlung mit integrierten Sicherheitsfunktionen erfordern.
Technische Spezifikationen
RoHS-konform – umweltverträgliche Komponentenauswahl für Ihre Konstruktionen.
| Produkteigenschaften | Immobilienwert |
| Hersteller | Leistungsintegrationen |
| Produktserie | TOPSwitch®-HX |
| Verpackung | | |
| Ausgangsisolierung | Isoliert |
| Interner Schalter/Interne Schalter | Ja |
| Spannung - Durchschlag | 700 V |
| Topologie | Flyback |
| Spannung - Anlauf | - |
| Spannung - Versorgung (Vcc/Vdd) | - |
| Tastverhältnis | 78 % |
| Frequenz - Schalten | 66 kHz |
| Leistung (Watt) | 25 W |
| Fehlerschutz | Strombegrenzung, Übertemperaturschutz, Überspannungsschutz |
| Steuerungsfunktionen | - |
| Betriebstemperatur | -40 °C ~ 150 °C (TJ) |
| Grad | - |
| Qualifikation | - |
| Montageart | Durchgangsloch |
| Verpackung / Gehäuse | 10-SDIP (0,300", 7,62 mm), 9 Anschlüsse |
| Gerätepaket des Lieferanten | SDIP-10C |
| RoHS |  |
TOP253MN.pdf
×
