TOP255MN
Normaler Preis
€81.626,95
Normaler Preis
Verkaufspreis
€81.626,95
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | €81.626,95 EUR | €81.626,95 EUR |
| 15+ | €75.096,79 EUR | €1.126.451,85 EUR |
| 25+ | €73.464,26 EUR | €1.836.606,50 EUR |
| 50+ | €69.382,91 EUR | €3.469.145,50 EUR |
| 100+ | €61.220,21 EUR | €6.122.021,00 EUR |
| N+ | €12.244,04 EUR | Price Inquiry |
Versand wird beim Checkout berechnet
Anzahl
Verfügbarkeit für Abholungen konnte nicht geladen werden
Recycling Electronic Components

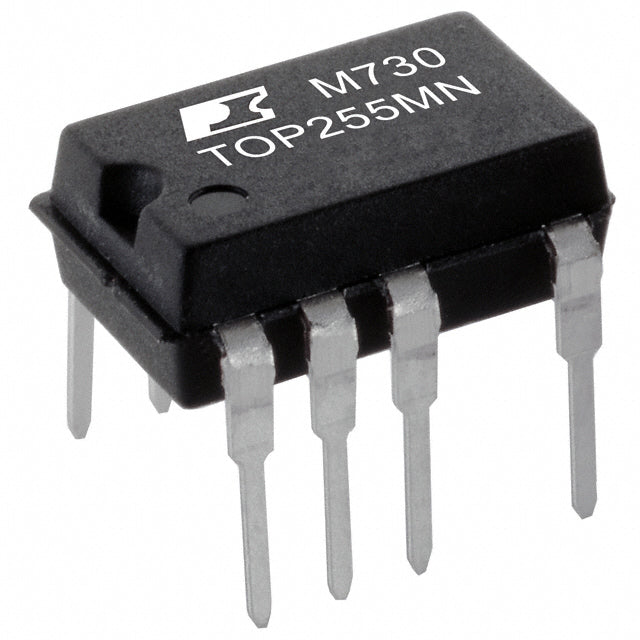

TOP255MN - TOPSwitch-HX Offline-Schalter-IC
Der TOP255MN von Power Integrations ist ein leistungsstarker 30-Watt-Offline-Schaltregler-IC mit integriertem 700-V-Leistungs-MOSFET. Diese fortschrittliche Komponente der TOPSwitch-HX-Serie bietet zuverlässigen, isolierten Flyback-Betrieb mit umfassendem Fehlerschutz, einschließlich Strombegrenzung sowie Schutz vor Übertemperatur und Überspannung.
Hauptmerkmale:
- Integrierter 700-V-Hochspannungs-MOSFET für vereinfachtes Design
- 30 W maximale Ausgangsleistung in Flyback-Konfiguration
- 66 kHz Schaltfrequenz für effizienten Betrieb
- 78 % maximale Einschaltdauer
- Umfassender Schutz: Strombegrenzung, thermische Abschaltung, Überspannungsschutz
- Breiter Betriebstemperaturbereich: -40 °C bis 150 °C (TJ)
- Durchsteckbares SDIP-10C-Gehäuse für einfache Montage
- RoHS-konform für Umweltauflagen
Anwendungsbereiche: Ideal für AC/DC-Netzteile, Batterieladegeräte, LED-Treiber, Hilfsnetzteile und industrielle Steuerungssysteme, die kompakte, zuverlässige Offline-Schaltlösungen erfordern.
Technische Spezifikationen
| Produkteigenschaften | Immobilienwert |
| Hersteller | Leistungsintegrationen |
| Produktserie | TOPSwitch®-HX |
| Verpackung | | |
| Ausgangsisolierung | Isoliert |
| Interner Schalter/Interne Schalter | Ja |
| Spannung - Durchschlag | 700 V |
| Topologie | Flyback |
| Spannung - Anlauf | - |
| Spannung - Versorgung (Vcc/Vdd) | - |
| Tastverhältnis | 78 % |
| Frequenz - Schalten | 66 kHz |
| Leistung (Watt) | 30 W |
| Fehlerschutz | Strombegrenzung, Übertemperaturschutz, Überspannungsschutz |
| Steuerungsfunktionen | - |
| Betriebstemperatur | -40 °C ~ 150 °C (TJ) |
| Grad | - |
| Qualifikation | - |
| Montageart | Durchgangsloch |
| Verpackung / Gehäuse | 10-SDIP (0,300", 7,62 mm), 9 Anschlüsse |
| Gerätepaket des Lieferanten | SDIP-10C |
| RoHS |  |
TOP255MN.pdf
×
