TOP256MN

TOP256MN - TOPSwitch-HX Offline-Schalt-IC

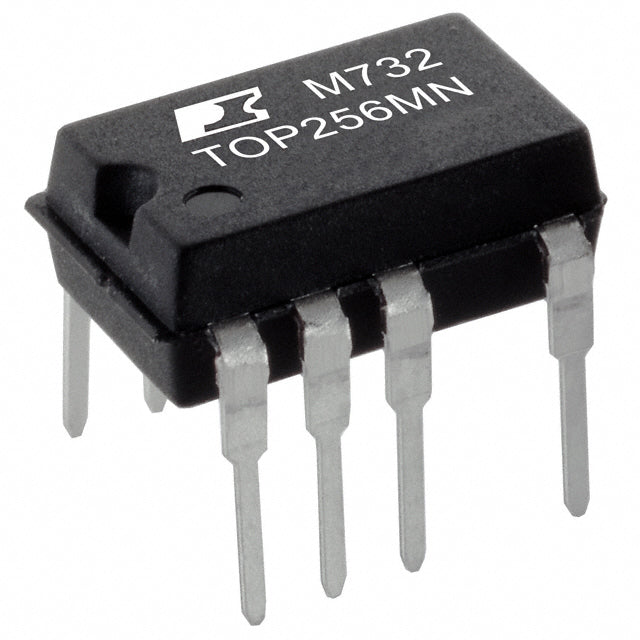

Der TOP256MN ist ein leistungsstarker 34-W-Offline-Schalt-IC aus der TOPSwitch-HX-Serie von Power Integrations, der für Anwendungen mit isolierter Flyback-Topologie entwickelt wurde. Diese integrierte Lösung kombiniert einen 700-V-Leistungs-MOSFET mit fortschrittlicher Steuerschaltung und bietet eine zuverlässige und effiziente AC/DC-Wandlung für Anwendungen in Industrie, Telekommunikation und Unterhaltungselektronik.

Hauptmerkmale und Vorteile

• Hohe Integration: Interner 700-V-Leistungs-MOSFET macht externe Schaltkomponenten überflüssig.
• 34 W Ausgangsleistung: Ideal für Offline-Anwendungen mit mittlerer Leistungsaufnahme.
• 66 kHz Schaltfrequenz: Ermöglicht kompakte Transformatorbauweise und reduzierte elektromagnetische Störungen
• 78 % maximale Einschaltdauer: Optimiert die Leistungsabgabe und Effizienz.
• Umfassender Schutz: Integrierte Strombegrenzung, Übertemperatur- und Überspannungsschutz
• Breiter Betriebstemperaturbereich: -40 °C bis 150 °C Sperrschichttemperatur für raue Umgebungen
• RoHS-konform: Erfüllt die Umweltstandards für globale Märkte
• Durchsteckgehäuse: SDIP-10C für einfaches Prototyping und zuverlässige Fertigung

Typische Anwendungen

• AC/DC-Netzteile für Industrieanlagen
• Stromversorgungsmodule für Telekommunikation und Netzwerke
• Adapter und Ladegeräte für Unterhaltungselektronik
• Hilfsstromversorgungen in Haushaltsgeräten
• LED-Treiberschaltungen
• Batterieladegeräte

Technische Spezifikationen

Warum TOP256MN wählen?

Der TOP256MN bietet Ingenieuren, die eine zuverlässige und kostengünstige Offline-Schaltlösung suchen, ein hervorragendes Preis-Leistungs-Verhältnis. Sein integriertes Design reduziert die Bauteilanzahl, vereinfacht das Leiterplattenlayout und verbessert die Systemzuverlässigkeit. Dank der bewährten TOPSwitch-HX-Technologie von Power Integrations profitieren Sie von konstanter Leistung, umfassenden Schutzfunktionen und langfristiger Verfügbarkeit für Ihre Serienfertigung.

Qualitätssicherung: Als autorisierter Distributor bieten wir Ihnen Originalkomponenten von Power Integrations mit vollständiger Rückverfolgbarkeit, technischem Support und Lebenszyklusmanagement für Ihre kritischen Anwendungen.

• TOP256MN.pdf
