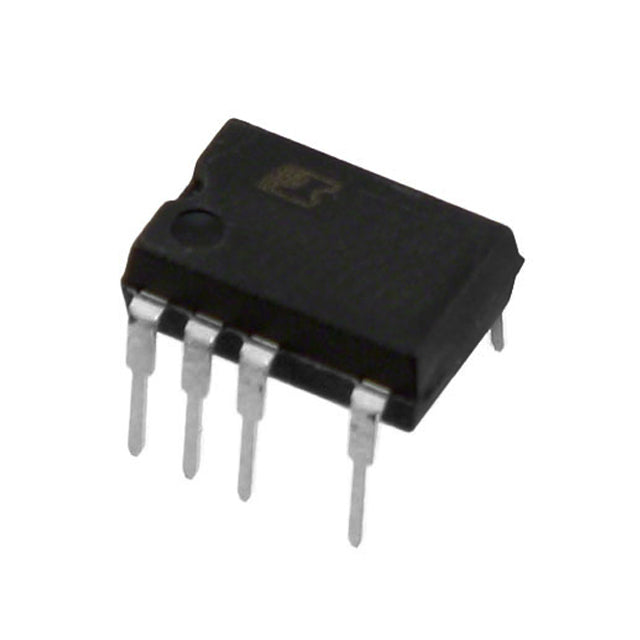

TOP257MG

TOP257MG - TOPSwitch-HX Offline-Schalter-IC

Der TOP257MG von Power Integrations ist ein leistungsstarker Offline-Schaltregler-IC aus der TOPSwitch-HX-Familie, der für eine kostengünstige und platzsparende AC/DC-Leistungswandlung in Flyback-Topologie-Anwendungen bis zu 41 Watt entwickelt wurde.

Hauptmerkmale und Vorteile

• Integrierter 700-V-Leistungs-MOSFET – Reduziert die Bauteilanzahl und den Platzbedarf auf der Platine
• 41 W Ausgangsleistung – Ideal für Unterhaltungselektronik, industrielle Steuerungen und Hilfsnetzteile
• 66 kHz Schaltfrequenz – Ermöglicht kompakte Transformatorbauweise
• Umfassender Schutz – Integrierte Strombegrenzung, Übertemperatur- und Überspannungsschutz
• 78 % maximales Tastverhältnis – Optimiert für Anwendungen mit einem breiten Eingangsspannungsbereich
• Sperrschichttemperaturbereich -40 °C bis 150 °C – Geeignet für raue Industrieumgebungen
• Durchsteckmontage im SDIP-10C-Gehäuse – Einfache Montage und zuverlässige mechanische Verbindung

Typische Anwendungen

• AC/DC-Adapter und Ladegeräte
• Hilfsstromversorgungen für Industrieanlagen
• Haushaltsgeräte und weiße Waren
• LED-Beleuchtungstreiber
• Standby- und Vorspannungsversorgung

Warum TOP257MG wählen?

Die TOPSwitch-HX-Serie von Power Integrations zeichnet sich durch außergewöhnliche Zuverlässigkeit und einfaches Design aus. Der TOP257MG vereint Steuerung, Schutz und Hochspannungsschaltung in einem einzigen Gehäuse und reduziert so die Designkomplexität, die Stücklistenkosten und die Markteinführungszeit. Dank umfassender Herstellerdokumentation, Referenzdesigns und der Unterstützung durch unsere autorisierten Distributoren können Sie diese bewährte Lösung bedenkenlos in Ihre langfristigen Projekte integrieren.

Vollständige technische Spezifikationen

Autorisierter Distributor – Wir liefern Originalkomponenten von Power Integrations mit vollständiger Rückverfolgbarkeit, Dokumentation und Garantieunterstützung. Alle Teile stammen aus autorisierten Vertriebskanälen, um Authentizität und langfristige Verfügbarkeit für Ihre kritischen Systeme zu gewährleisten.

• TOP257MG.pdf
