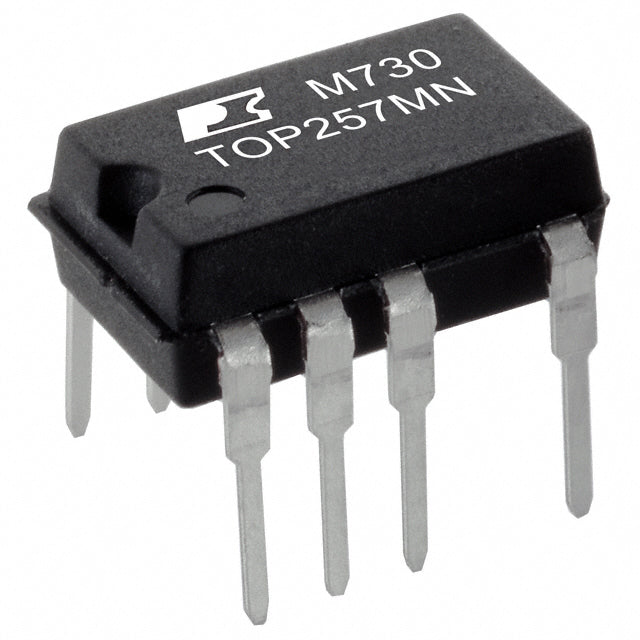

Image shown is a representation only. Exact specifications should be obtained from the product data sheet.
TOP257MN
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | €81.568,95 EUR | €81.568,95 EUR |
| 15+ | €75.043,43 EUR | €1.125.651,45 EUR |
| 25+ | €73.412,06 EUR | €1.835.301,50 EUR |
| 50+ | €69.333,61 EUR | €3.466.680,50 EUR |
| 100+ | €61.176,71 EUR | €6.117.671,00 EUR |
| N+ | €12.235,34 EUR | Price Inquiry |
Verfügbarkeit für Abholungen konnte nicht geladen werden
TOP257MN - Hochleistungsfähiger Offline-Schalter-IC
Der TOP257MN von Power Integrations ist ein hocheffizienter, isolierter 41-W-Flyback-Schaltregler-IC aus der renommierten TOPSwitch®-HX-Serie . Dieser bedrahtete IC wurde für die zuverlässige AC/DC-Wandlung entwickelt und bietet robuste Leistung mit integriertem Fehlerschutz. Dadurch eignet er sich ideal für Anwendungen in Industrie, Telekommunikation und Unterhaltungselektronik.
Hauptmerkmale und Vorteile
- 41 W Ausgangsleistung – Geeignet für Offline-Schaltanwendungen mittlerer Leistung
- 700 V Durchschlagspannung – Hohe Spannungsfestigkeit für universelle Eingangsdesigns
- Integrierter Schutz – Strombegrenzung, Übertemperatur- und Überspannungsschutz
- 66 kHz Schaltfrequenz – Optimiert für Effizienz und EMV-Leistung
- 78 % Einschaltdauer – Maximiert die Transformatorauslastung
- Breiter Betriebstemperaturbereich - -40 °C bis 150 °C (TJ) für raue Umgebungen
- Isolierte Flyback-Topologie – Bietet galvanische Trennung für sicherheitskritische Anwendungen
- RoHS-konform – Umweltfreundliche, bleifreie Konstruktion
Anwendungen
Der TOP257MN eignet sich perfekt für:
- Wechsel- und Gleichstromnetzteile und Adapter
- Industrielle Steuerungssysteme
- Telekommunikationsausrüstung
- Energiemanagement in Unterhaltungselektronik
- LED-Beleuchtungstreiber
- Hilfsstromversorgungen
Technische Spezifikationen
Warum sollten Sie sich für Power Integrations TOPSwitch-HX entscheiden?
Die TOPSwitch-HX-Familie von Power Integrations setzt den Industriestandard für leistungsstarke Offline-Schaltregler-ICs. Mit jahrzehntelanger bewährter Zuverlässigkeit, umfassenden Schutzfunktionen und exzellenter Effizienz bietet der TOP257MN ein hervorragendes Preis-Leistungs-Verhältnis für anspruchsvolle Stromversorgungsdesigns. Die integrierten MOSFETs und Steuerschaltungen reduzieren die Bauteilanzahl, vereinfachen das Design und verbessern die Gesamtzuverlässigkeit des Systems.
Bestellen Sie Ihren TOP257MN noch heute und erleben Sie die Qualität und Leistung, für die Power Integrations weltweit bekannt ist.
| Produkteigenschaften | Immobilienwert |
| Hersteller | Leistungsintegrationen |
| Produktserie | TOPSwitch®-HX |
| Verpackung | | |
| Ausgangsisolierung | Isoliert |
| Interner Schalter/Interne Schalter | Ja |
| Spannung - Durchschlag | 700 V |
| Topologie | Flyback |
| Spannung - Anlauf | - |
| Spannung - Versorgung (Vcc/Vdd) | - |
| Tastverhältnis | 78 % |
| Frequenz - Schalten | 66 kHz |
| Leistung (Watt) | 41 W |
| Fehlerschutz | Strombegrenzung, Übertemperaturschutz, Überspannungsschutz |
| Steuerungsfunktionen | - |
| Betriebstemperatur | -40 °C ~ 150 °C (TJ) |
| Grad | - |
| Qualifikation | - |
| Montageart | Durchgangsloch |
| Verpackung / Gehäuse | 10-SDIP (0,300", 7,62 mm), 9 Anschlüsse |
| Gerätepaket des Lieferanten | SDIP-10C |
| RoHS-Konformität |  |
TOP257MN.pdf
