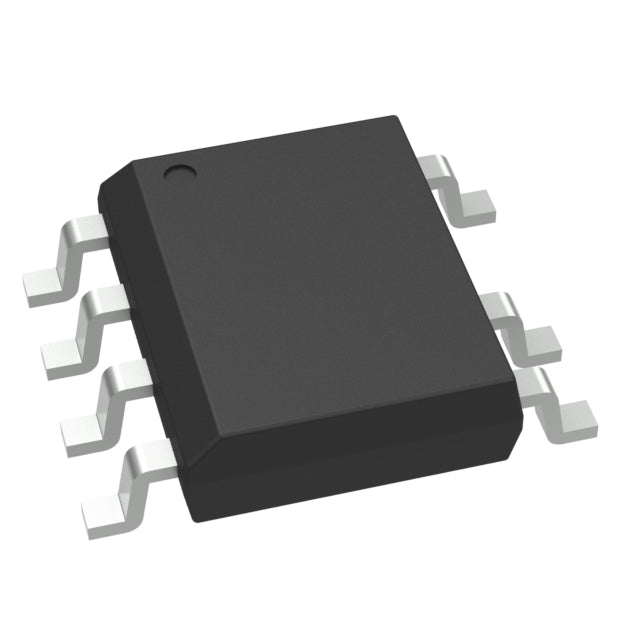

Image shown is a representation only. Exact specifications should be obtained from the product data sheet.
AP3983RMTR-G1
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | €0,95 EUR | €0,95 EUR |
| 15+ | €0,87 EUR | €13,05 EUR |
| 25+ | €0,86 EUR | €21,50 EUR |
| 50+ | €0,81 EUR | €40,50 EUR |
| 100+ | €0,71 EUR | €71,00 EUR |
| N+ | €0,14 EUR | Price Inquiry |
Impossible de charger la disponibilité du service de retrait
Circuit intégré régulateur de commutation Flyback hors ligne AP3983RMTR-G1
Le régulateur de puissance hors ligne AP3983RMTR-G1 de Diodes Incorporated est un convertisseur AC/DC flyback haute performance conçu pour les applications d'alimentation isolées jusqu'à 10 W. Ce contrôleur intégré présente une tension de claquage de 700 V et fonctionne à une fréquence de commutation de 80 kHz, ce qui le rend idéal pour une conversion de puissance compacte et efficace dans les secteurs industriel, des télécommunications et de l'électronique grand public.
Principales caractéristiques et avantages
- Interrupteur d'alimentation 700 V intégré – Réduit le nombre de composants externes et l'espace sur la carte.
- Puissance de sortie de 10 W – Convient aux alimentations isolées de faible à moyenne puissance
- Protection complète – Protection contre la surchauffe, la surtension et les courts-circuits
- Large plage de fonctionnement : tension d’alimentation de 6,82 V à 25 V, température de jonction de -40 °C à 150 °C
- Boîtier CMS 7-SO – Format compact pour les conceptions à espace restreint
- Conforme à la directive RoHS – Répond aux normes environnementales des marchés mondiaux
Applications typiques
- Adaptateurs et chargeurs AC/DC
- Alimentations auxiliaires
- appareils pour maison intelligente et IoT
- Systèmes de contrôle industriels
- pilotes d'éclairage LED
- Alimentations de secours
Spécifications techniques
Pourquoi choisir AP3983RMTR-G1 ?
Ce circuit intégré régulateur à découpage assure une conversion de puissance fiable et efficace, avec des protections intégrées qui renforcent la robustesse du système et simplifient sa conception. Le commutateur haute tension intégré élimine le besoin de transistors de puissance externes, tandis que la topologie flyback offre une isolation économique pour les applications critiques. Bénéficiant de la qualité et de la traçabilité complètes de Diodes Incorporated, l'AP3983RMTR-G1 est un excellent choix pour les ingénieurs recherchant une solution éprouvée et conforme pour les alimentations isolées.
Disponible en conditionnement sur bande et bobine pour assemblage automatisé. Contactez-nous pour obtenir des fiches techniques, des modèles de référence et une assistance technique.
| Attributs du produit | Valeur de la propriété |
| Fabricant | Diodes Incorporated |
| Gamme de produits | |
| Conditionnement | Bande et bobine (TR) | |
| Isolation de la sortie | Isolé |
| Interrupteur(s) interne(s) | Oui |
| Tension - Claquage | 700 V |
| Topologie | Flyback |
| Tension - Démarrage | 15,5 V |
| Tension d'alimentation (Vcc/Vdd) | 6,82 V ~ 25 V |
| Cycle de service | - |
| Commutation de fréquence | 80 kHz |
| Puissance (Watts) | 10 W |
| Protection contre les défauts | Surchauffe, surtension, court-circuit |
| Fonctions de contrôle | - |
| Température de fonctionnement | -40°C ~ 150°C (TJ) |
| Grade | - |
| Qualification | - |
| Type de montage | Montage en surface |
| Emballage / Étui | Boîtier SOIC 8 broches (0,154", largeur 3,90 mm), 7 broches |
| Emballage du dispositif du fournisseur | 7-SO |
| RoHS |  |
No datasheet available. Please contact sales@hqickey.com for the latest datasheet.
