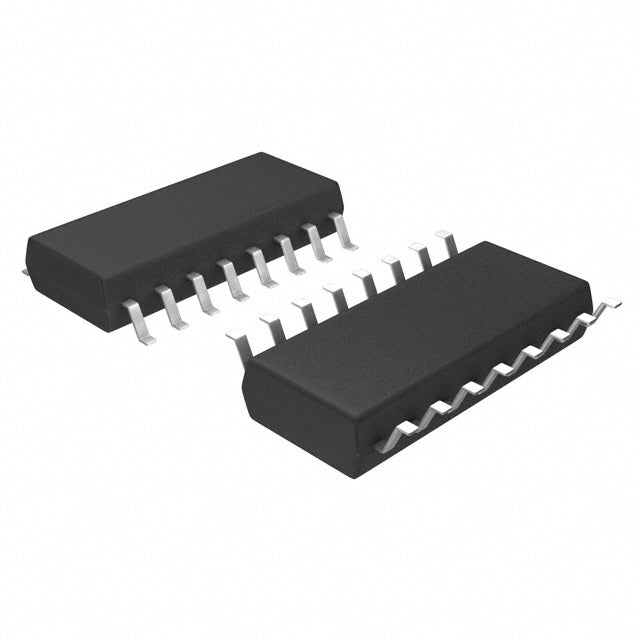

Image shown is a representation only. Exact specifications should be obtained from the product data sheet.
FAN7621SSJ
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | €82.005,95 EUR | €82.005,95 EUR |
| 15+ | €75.445,47 EUR | €1.131.682,05 EUR |
| 25+ | €73.805,36 EUR | €1.845.134,00 EUR |
| 50+ | €69.705,06 EUR | €3.485.253,00 EUR |
| 100+ | €61.504,46 EUR | €6.150.446,00 EUR |
| N+ | €12.300,89 EUR | Price Inquiry |
Impossible de charger la disponibilité du service de retrait
FAN7621SSJ - Circuit intégré de contrôleur PWM demi-pont par onsemi
Le FAN7621SSJ est un circuit intégré de contrôle PWM demi-pont hautes performances d'Onsemi, conçu pour les applications de conversion de puissance AC-DC et DC-DC isolées. Ce contrôleur avancé offre des fréquences de commutation jusqu'à 300 kHz, ce qui le rend idéal pour les alimentations compactes et à haut rendement destinées aux systèmes aérospatiaux, industriels, automobiles et de télécommunications.
Principales caractéristiques et avantages
- Topologie en demi-pont : optimisée pour la conversion de puissance isolée avec un rendement supérieur
- Large plage d'alimentation : fonctionnement de 10 V à 25 V avec une tension de démarrage de 12,5 V.
- Fréquence de commutation élevée : jusqu’à 300 kHz pour une taille de transformateur réduite et une densité de puissance améliorée
- Protection complète : limitation de courant, protection contre les surcharges, les surchauffes et les surtensions
- Contrôle de fréquence : Fonctions de contrôle précises pour des performances optimisées
- Plage de températures industrielles : -40 °C à 130 °C (TJ) pour les environnements exigeants
- Boîtier compact : boîtier de montage en surface SOIC 16 broches (largeur de 5,30 mm)
Applications
Cette manette est parfaitement adaptée pour :
- Alimentations AC-DC isolées
- Convertisseurs CC-CC pour équipements industriels
- Systèmes d'alimentation pour télécommunications
- Gestion de l'énergie automobile
- applications aérospatiales et de défense
- Systèmes de conversion de puissance à haute fiabilité
Pourquoi choisir un distributeur agréé ?
Lorsque vous achetez le FAN7621SSJ auprès de notre distributeur agréé, vous recevez :
- ✓ Composants Onsemi 100 % authentiques avec traçabilité complète du fabricant
- ✓ Documentation technique complète et fiches techniques
- ✓ Disponibilité à long terme pour soutenir vos programmes
- ✓ Conception intégrée et modèles de référence
- ✓ Livraison internationale via les canaux autorisés
- ✓ Garanties de protection et d'authenticité
Spécifications techniques
Toutes les spécifications peuvent être modifiées sans préavis. Veuillez consulter la fiche technique officielle d'Onsemi pour obtenir des informations techniques complètes et des recommandations de conception.
| Attributs du produit | Valeur de la propriété |
| Fabricant | onsemi |
| Gamme de produits | |
| Conditionnement | | |
| Isolation de la sortie | Isolé |
| Interrupteur(s) interne(s) | Non |
| Tension - Claquage | - |
| Topologie | Demi-pont |
| Tension - Démarrage | 12,5 V |
| Tension d'alimentation (Vcc/Vdd) | 10 V ~ 25 V |
| Cycle de service | 50% |
| Commutation de fréquence | Jusqu'à 300 kHz |
| Puissance (Watts) | - |
| Protection contre les défauts | Limitation de courant, surcharge, surchauffe, surtension |
| Fonctions de contrôle | Contrôle de fréquence |
| Température de fonctionnement | -40°C ~ 130°C (TJ) |
| Grade | - |
| Qualification | - |
| Type de montage | Montage en surface |
| Emballage / Étui | 16-SOIC (0,209", largeur 5,30 mm) |
| Emballage du dispositif du fournisseur | 16-SOP |
FAN7621SSJ.pdf
