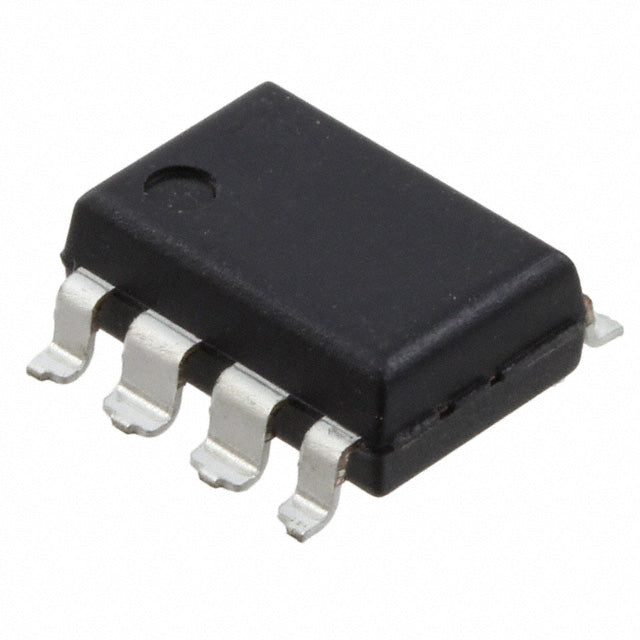

Image shown is a representation only. Exact specifications should be obtained from the product data sheet.
FSDH321L
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | €82.002,95 EUR | €82.002,95 EUR |
| 15+ | €75.442,71 EUR | €1.131.640,65 EUR |
| 25+ | €73.802,66 EUR | €1.845.066,50 EUR |
| 50+ | €69.702,51 EUR | €3.485.125,50 EUR |
| 100+ | €61.502,21 EUR | €6.150.221,00 EUR |
| N+ | €12.300,44 EUR | Price Inquiry |
Impossible de charger la disponibilité du service de retrait
FSDH321L - Circuit intégré de puissance à découpage Flyback onsemi FPS™
Le FSDH321L est un circuit intégré de puissance à découpage hors ligne haute performance de la série FPS™ (Fairchild Power Switch) d'Onsemi, conçu pour les applications à topologie flyback isolée jusqu'à 17 W. Ce commutateur de puissance intégré combine un MOSFET 650 V avec des circuits de commande avancés, assurant une conversion de puissance fiable pour les applications industrielles, de télécommunications et d'électronique grand public.
Principales caractéristiques et avantages
- MOSFET haute tension 650 V - Tension de claquage robuste pour les conceptions d'entrée CA universelles
- Contrôleur Flyback intégré - Simplifie la conception grâce à sa commande de commutation intégrée
- Puissance de 17 W – Idéale pour les adaptateurs secteur/CC et les alimentations auxiliaires de faible à moyenne puissance
- Fréquence de commutation de 100 kHz – Permet une conception compacte du transformateur
- Protection complète - Limitation de courant, protection contre les surcharges, les surchauffes et les surtensions
- Large plage de fonctionnement : tension d’alimentation de 8 V à 20 V, température ambiante de -25 °C à 85 °C
- Boîtier 8-LSOP compact - Conception à montage en surface pour assemblage automatisé
Applications typiques
- Adaptateurs et chargeurs AC/DC
- Alimentations auxiliaires pour équipements industriels
- Consommation en veille pour les appareils électroménagers
- circuits de commande de LED
- modules d'alimentation pour équipements de télécommunications et de réseaux
Spécifications techniques complètes
Pourquoi choisir HQICKEY comme distributeur agréé ?
- ✓ Distributeur agréé Onsemi - Composants 100 % authentiques
- ✓ Traçabilité complète et documentation de qualité
- ✓ Livraison internationale avec une logistique fiable
- ✓ Ressources d'assistance technique et d'intégration
- ✓ Engagement sur le long terme pour les applications industrielles
Besoin d'aide pour la conception de votre alimentation ? Notre équipe technique peut vous aider à choisir les composants adaptés et à optimiser votre circuit pour plus de performance et de fiabilité.
Produits et ressources connexes
Découvrez notre gamme complète de convertisseurs AC/DC et de commutateurs hors ligne pour des solutions de gestion de l'énergie optimisées. Parcourez tous les composants semi-conducteurs disponibles sur HQICKEY ou consultez notre blog technique pour accéder à des guides de conception, des notes d'application et des analyses du secteur.
| Attributs du produit | Valeur de la propriété |
| Fabricant | onsemi |
| Gamme de produits | FPS™ |
| Conditionnement | | |
| Isolation de la sortie | Isolé |
| Interrupteur(s) interne(s) | Oui |
| Tension - Claquage | 650 V |
| Topologie | Flyback |
| Tension - Démarrage | 12 V |
| Tension d'alimentation (Vcc/Vdd) | 8V ~ 20V |
| Cycle de service | 67% |
| Commutation de fréquence | 100 kHz |
| Puissance (Watts) | 17 W |
| Protection contre les défauts | Limitation de courant, surcharge, surchauffe, surtension |
| Fonctions de contrôle | - |
| Température de fonctionnement | -25°C ~ 85°C (TA) |
| Grade | - |
| Qualification | - |
| Type de montage | Montage en surface |
| Emballage / Étui | 8-SMD, aile de mouette |
| Emballage du dispositif du fournisseur | 8-LSOP |
