FSDM0565RBWDTU
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | €81.998,95 EUR | €81.998,95 EUR |
| 15+ | €75.439,03 EUR | €1.131.585,45 EUR |
| 25+ | €73.799,06 EUR | €1.844.976,50 EUR |
| 50+ | €69.699,11 EUR | €3.484.955,50 EUR |
| 100+ | €61.499,21 EUR | €6.149.921,00 EUR |
| N+ | €12.299,84 EUR | Price Inquiry |
Impossible de charger la disponibilité du service de retrait
FSDM0565RBWDTU - Régulateur de commutation Flyback haute performance
Le FSDM0565RBWDTU d'onsemi est un circuit intégré régulateur de puissance flyback de 70 W robuste, doté d'un MOSFET de puissance intégré et d'un circuit de protection complet. Issu de la gamme éprouvée FPS™ (Fairchild Power Switch), ce composant assure une conversion de puissance isolée et fiable pour les applications industrielles, de télécommunications et grand public.
Principales caractéristiques et avantages
- Capacité haute tension : tension de claquage de 650 V pour une large plage d’applications d’entrée.
- Alimentation efficace : puissance de sortie de 70 W avec un rapport cyclique de 82 %
- Protection intégrée : limitation de courant, protection contre les surcharges, les surchauffes et les surtensions
- Fonctionnement flexible : fréquence de commutation de 66 kHz, plage de tension d’alimentation de 8 V à 20 V
- Topologie isolée : conception Flyback avec commutation interne pour une conception de circuit simplifiée
- Plage de températures de fonctionnement étendue : de -25 °C à +85 °C.
- Conforme à la norme RoHS : construction écologique et sans plomb
Spécifications techniques
Applications
- Alimentations et adaptateurs AC-DC
- Systèmes de contrôle industriels
- Équipement de télécommunications
- Électronique grand public
- pilotes d'éclairage LED
- Chargeurs de batterie
Pourquoi choisir le FSDM0565RBWDTU ?

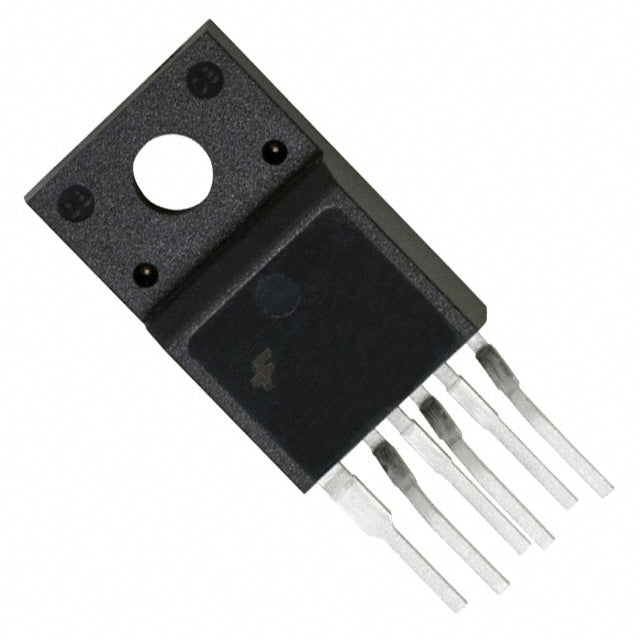

Ce régulateur à découpage allie une intégration poussée à des protections robustes, réduisant ainsi le nombre de composants externes et améliorant la fiabilité du système. Son boîtier TO-220F-6L à broches formées simplifie l'agencement et l'assemblage sur circuit imprimé. Bénéficiant de l'engagement d'onsemi en matière de qualité et de disponibilité à long terme, le FSDM0565RBWDTU est idéal pour les applications exigeant une conversion de puissance fiable et efficace.
Ressources connexes
- Convertisseurs AC/DC, commutateurs hors ligne - Découvrez notre gamme complète de solutions de conversion de puissance AC/DC
- HQICKEY Accueil - Votre source de confiance pour des composants électroniques de qualité
- Blog technique et actualités - Dernières analyses du secteur et guides d'application
| Attributs du produit | Valeur de la propriété |
| Fabricant | onsemi |
| Gamme de produits | FPS™ |
| Conditionnement | | |
| Isolation de la sortie | Isolé |
| Interrupteur(s) interne(s) | Oui |
| Tension - Claquage | 650 V |
| Topologie | Flyback |
| Tension - Démarrage | 12 V |
| Tension d'alimentation (Vcc/Vdd) | 8V ~ 20V |
| Cycle de service | 82% |
| Commutation de fréquence | 66 kHz |
| Puissance (Watts) | 70 W |
| Protection contre les défauts | Limitation de courant, surcharge, surchauffe, surtension |
| Fonctions de contrôle | - |
| Température de fonctionnement | -25°C ~ 85°C (TA) |
| Grade | - |
| Qualification | - |
| Type de montage | trou traversant |
| Emballage / Étui | TO-220-6 Pack complet, broches formées |
| Emballage du dispositif du fournisseur | TO-220F-6L (Formage) |
| RoHS |  |
