Image shown is a representation only. Exact specifications should be obtained from the product data sheet.
FSQ0565RSWDTU
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | €82.002,95 EUR | €82.002,95 EUR |
| 15+ | €75.442,71 EUR | €1.131.640,65 EUR |
| 25+ | €73.802,66 EUR | €1.845.066,50 EUR |
| 50+ | €69.702,51 EUR | €3.485.125,50 EUR |
| 100+ | €61.502,21 EUR | €6.150.221,00 EUR |
| N+ | €12.300,44 EUR | Price Inquiry |
Impossible de charger la disponibilité du service de retrait

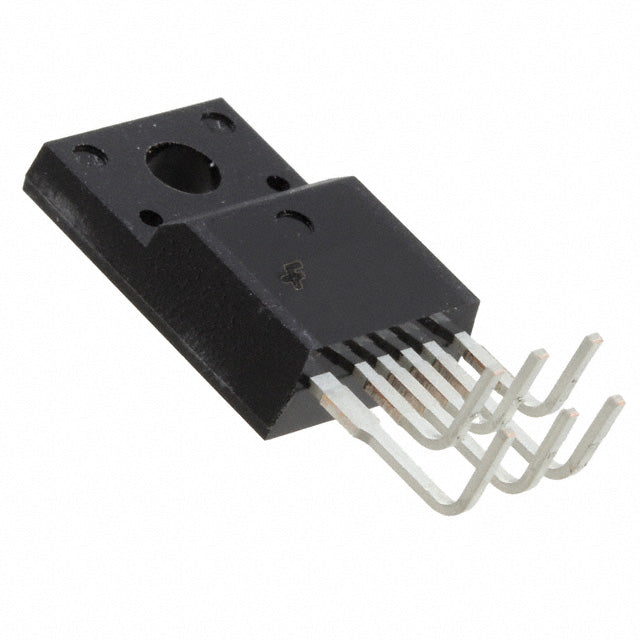

onsemi FSQ0565RSWDTU - Circuit intégré de contrôleur de commutation Flyback FPS™
Le FSQ0565RSWDTU d'onsemi est un contrôleur de commutation flyback hors ligne haute performance conçu pour les applications de conversion de puissance AC-DC jusqu'à 80 W. Faisant partie de la série éprouvée FPS™ (Fairchild Power Switch), ce contrôleur intégré combine un MOSFET de puissance 650 V avec des circuits de commande avancés dans un boîtier TO-220F-6L compact.
Principales caractéristiques et avantages
- Interrupteur d'alimentation intégré 650 V - Tension de claquage élevée pour les conceptions d'entrée CA universelles
- Puissance admissible de 80 W – Idéal pour l'électronique grand public, les commandes industrielles et l'éclairage LED
- Protection complète : limitation de courant intégrée, protection contre les surtensions, les surchauffes, les surcharges et les courts-circuits.
- Large plage de fonctionnement : tension d’alimentation de 8 V à 20 V, température ambiante de -25 °C à 85 °C
- Modulation de fréquence - Commutation de fréquence de 48 kHz à 67 kHz avec capacité de synchronisation pour l'optimisation des interférences électromagnétiques.
- Faible courant de démarrage - Tension de démarrage de 12 V pour un fonctionnement en veille efficace
Applications typiques
Ce contrôleur à découpage est conçu pour les topologies flyback isolées dans les alimentations, les chargeurs de batterie, les adaptateurs, les modules d'alimentation auxiliaires et les appareils domotiques. Son boîtier TO-220F-6L à broches formées permet un montage traversant aisé et offre d'excellentes performances thermiques.
Distributeur agréé - Traçabilité complète
Nous fournissons des composants Onsemi 100 % authentiques, accompagnés de la documentation complète du fabricant, des certificats de conformité et d'un support technique à long terme. Tous nos produits sont conformes à la directive RoHS et proviennent de circuits de distribution agréés, garantissant une traçabilité complète.
Spécifications techniques complètes
| Attributs du produit | Valeur de la propriété |
| Fabricant | onsemi |
| Gamme de produits | FPS™ |
| Conditionnement | | |
| Isolation de la sortie | Isolé |
| Interrupteur(s) interne(s) | Oui |
| Tension - Claquage | 650 V |
| Topologie | Flyback |
| Tension - Démarrage | 12 V |
| Tension d'alimentation (Vcc/Vdd) | 8V ~ 20V |
| Cycle de service | - |
| Commutation de fréquence | 48 kHz ~ 67 kHz |
| Puissance (Watts) | 80 W |
| Protection contre les défauts | Limitation de courant, surcharge, surchauffe, surtension, court-circuit |
| Fonctions de contrôle | Synchronisation |
| Température de fonctionnement | -25°C ~ 85°C (TA) |
| Grade | - |
| Qualification | - |
| Type de montage | trou traversant |
| Emballage / Étui | TO-220-6 Pack complet, broches formées |
| Emballage du dispositif du fournisseur | TO-220F-6L (Formage) |
| RoHS |  |
FSQ0565RSWDTU.pdf
