ICE3BR2565JF

Infineon ICE3BR2565JF - Circuit intégré de commutation Flyback hors ligne CoolSET®F3R

Le circuit intégré ICE3BR2565JF d'Infineon Technologies est un commutateur flyback hors ligne haute performance de la série CoolSET®F3R, conçu pour les applications de conversion de puissance AC-DC isolées jusqu'à 106 W. Cette solution intégrée combine un MOSFET de puissance CoolMOS™ 650 V avec un contrôleur PWM en mode courant, offrant une efficacité et une fiabilité exceptionnelles pour les alimentations industrielles, de télécommunications et grand public.

Principales caractéristiques et avantages

• Tension de claquage de 650 V - Capacité haute tension pour applications d'entrée universelles (85-265 V CA)
• Puissance admissible de 106 W – Idéal pour les alimentations à découpage de moyenne puissance, notamment les adaptateurs, les chargeurs et les alimentations auxiliaires.
• Fonctionnement à fréquence fixe de 67 kHz - Optimisé pour les performances EMI et la conception du transformateur
• Protection complète – Limitation de courant intégrée, protection contre les surtensions, les surchauffes, les surcharges et les circuits ouverts
• Cycle de service maximal de 75 % - Permet des transformateurs compacts et une efficacité accrue
• Large plage de fonctionnement : tension d’alimentation de 10,5 V à 25 V, tension de démarrage de 18 V, température de jonction de -25 °C à 130 °C

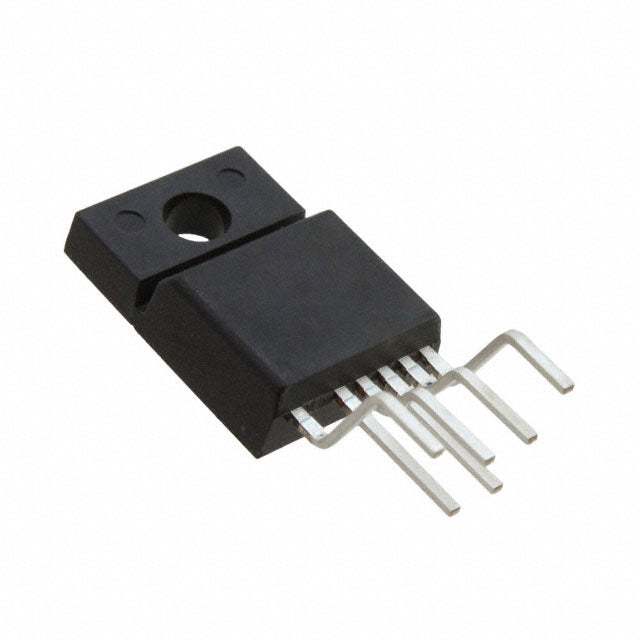

• Boîtier traversant TO-220-6 - Montage robuste pour applications haute fiabilité et excellentes performances thermiques

Applications typiques

• Adaptateurs et chargeurs AC-DC (ordinateurs portables, appareils électroniques grand public)
• Alimentations auxiliaires pour équipements industriels
• Modules d'alimentation pour télécommunications et réseaux
• Appareils électroménagers et gros électroménager
• pilotes d'éclairage LED

Pourquoi choisir un distributeur agréé ?

En tant que distributeur agréé , nous garantissons l'authenticité à 100 % des composants Infineon, avec une traçabilité complète du fabricant, la documentation et une assistance sous garantie. Chaque ICE3BR2565JF est livré avec :

• ✓ Emballage scellé en usine et codes de date
• ✓ Fiche technique complète et notes d'application
• ✓ Certificat de conformité disponible sur demande
• ✓ Disponibilité tout au long du cycle de vie et gestion de l'obsolescence
• ✓ Logistique mondiale via des canaux autorisés

Spécifications techniques

Besoin d'aide pour la conception ? Notre équipe technique peut vous fournir des schémas de référence, des conseils d'application et des recommandations de compatibilité pour vos projets d'alimentation électrique. Contactez-nous pour connaître nos tarifs dégressifs et nos options de livraison.

• ICE3BR2565JF.pdf
