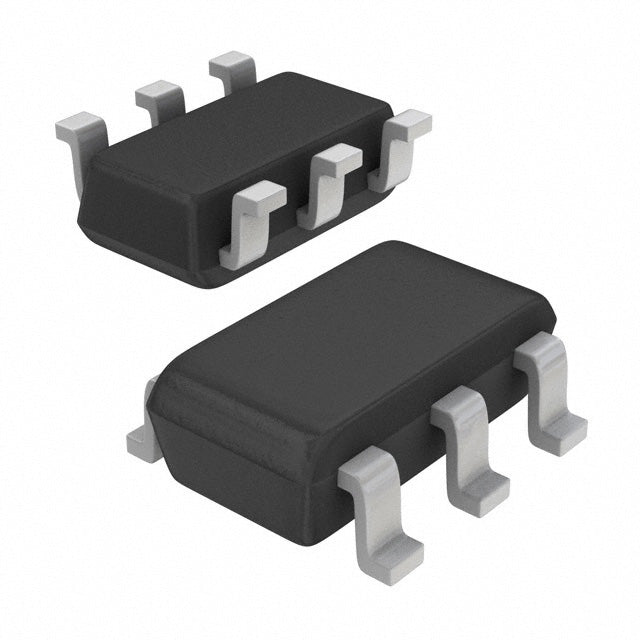

Image shown is a representation only. Exact specifications should be obtained from the product data sheet.
Renesas Electronics Corporation
IW1702-00B
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | €0,95 EUR | €0,95 EUR |
| 15+ | €0,87 EUR | €13,05 EUR |
| 25+ | €0,86 EUR | €21,50 EUR |
| 50+ | €0,81 EUR | €40,50 EUR |
| 100+ | €0,71 EUR | €71,00 EUR |
| N+ | €0,14 EUR | Price Inquiry |
Impossible de charger la disponibilité du service de retrait
Circuit intégré de contrôle PWM Flyback Renesas IW1702-00B
Le IW1702-00B de Renesas Electronics est un contrôleur PWM flyback isolé hautes performances conçu pour les alimentations à découpage AC-DC hors ligne. Ce circuit intégré de contrôle avancé fournit une puissance de sortie fiable de 24 W avec une fréquence de commutation de 79 kHz dans un boîtier compact SOT-23-6 pour montage en surface.
Principales caractéristiques et avantages
- Topologie Flyback isolée - Assure une isolation galvanique pour une sécurité et une immunité au bruit accrues
- Puissance de sortie de 24 W – Idéale pour les applications de faible à moyenne puissance, notamment les adaptateurs, les chargeurs et les alimentations auxiliaires.
- Fréquence de commutation de 79 kHz – Permet de concevoir des transformateurs plus compacts tout en conservant un rendement optimal.
- Protection complète : la limitation de courant intégrée, la protection contre la surchauffe, la surtension et les courts-circuits préservent votre conception.
- Contrôle de démarrage progressif - Réduit le courant d'appel et les contraintes sur les composants lors du démarrage
- Large plage de températures de fonctionnement - Fonctionne de manière fiable de -40 °C à 150 °C (TJ) pour les applications industrielles et automobiles exigeantes
- Boîtier SOT-23-6 compact - Conception de montage en surface peu encombrante pour les circuits imprimés haute densité
- Conforme à la directive RoHS - Répond aux normes environnementales en matière de fabrication sans plomb
Applications
Le modèle IW1702-00B est parfaitement adapté pour :
- Adaptateurs et chargeurs secteur AC-DC
- Alimentations auxiliaires dans les équipements industriels
- Gestion de l'alimentation des appareils intelligents et IoT
- pilotes d'éclairage LED
- systèmes de charge de batterie
- Alimentations de secours
Spécifications techniques
Pourquoi choisir le Renesas IW1702-00B ?
Renesas Electronics est un leader mondial des solutions semi-conducteurs, reconnu pour la qualité et la fiabilité de ses composants destinés aux applications critiques. Le convertisseur IW1702-00B associe une topologie flyback éprouvée à des fonctions de protection avancées, ce qui en fait un excellent choix pour les ingénieurs concevant des alimentations robustes et performantes.
Informations de commande : Disponible en conditionnement sur bande et bobine pour assemblage automatisé. Traçabilité complète et documentation de conformité RoHS fournies avec chaque commande.
Besoin d'assistance technique ou de ressources de conception ? Contactez notre équipe d'ingénieurs pour obtenir des fiches techniques, des schémas de référence et des notes d'application afin d'accélérer votre développement.
| Attributs du produit | Valeur de la propriété |
| Fabricant | Société électronique Renesas |
| Gamme de produits | |
| Conditionnement | Bande et bobine (TR) | |
| Isolation de la sortie | Isolé |
| Interrupteur(s) interne(s) | Non |
| Tension - Claquage | - |
| Topologie | Flyback |
| Tension - Démarrage | - |
| Tension d'alimentation (Vcc/Vdd) | 25V |
| Cycle de service | - |
| Commutation de fréquence | 79 kHz |
| Puissance (Watts) | 24 W |
| Protection contre les défauts | Limitation de courant, surchauffe, surtension, court-circuit |
| Fonctions de contrôle | Démarrage progressif |
| Température de fonctionnement | -40°C ~ 150°C (TJ) |
| Grade | - |
| Qualification | - |
| Type de montage | Montage en surface |
| Emballage / Étui | SOT-23-6 |
| Emballage du dispositif du fournisseur | SOT-23-6 |
| RoHS |  |
No datasheet available. Please contact sales@hqickey.com for the latest datasheet.
