LNK6776V

LNK6776V - Circuit intégré de commutation hors ligne LinkSwitch™-HP

Le LNK6776V de Power Integrations est un convertisseur hors ligne intégré hautes performances conçu pour les applications de conversion de puissance AC-DC à retour isolé jusqu'à 34 W. Appartenant à la famille éprouvée LinkSwitch-HP, ce circuit intégré intègre un MOSFET de puissance 725 V avec des circuits de commande avancés, offrant une conversion de puissance fiable et efficace avec des fonctions de protection complètes.

Principales caractéristiques et avantages

• Puissance de sortie de 34 W : idéale pour les commandes industrielles, les équipements de télécommunications et l’électronique grand public nécessitant une alimentation de moyenne puissance.
• MOSFET haute tension 725 V : Fournit une tension de claquage robuste pour les applications d'entrée CA universelles
• Fréquence de commutation de 120 à 136 kHz : permet une conception compacte du transformateur tout en minimisant les interférences électromagnétiques.
• Protection complète contre les défauts : la limitation de courant, la protection contre les surcharges, les surchauffes, les surtensions et les courts-circuits intégrées garantissent la fiabilité du système.
• Cycle de service maximal de 64 % : optimise l'utilisation et l'efficacité du transformateur
• Plage de température de jonction : -40 °C à 150 °C : convient aux environnements industriels et automobiles exigeants.

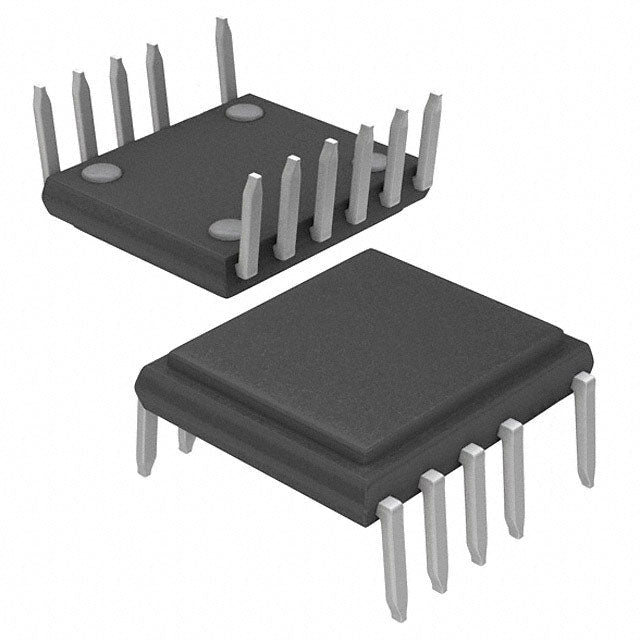

• Boîtier eDIP-12 traversant : assemblage facile avec pastille exposée pour des performances thermiques améliorées
• Conforme à la directive RoHS : répond aux réglementations environnementales pour l'accès au marché mondial

Applications

• Systèmes d'automatisation et de contrôle industriels
• Alimentations pour équipements de télécommunications et de réseaux
• Appareils électroménagers et gros électroménager
• pilotes d'éclairage LED
• Chargeurs de batterie
• Alimentations auxiliaires

Assistance à la conception

Power Integrations fournit des ressources de conception complètes, notamment des modèles de référence, le logiciel de conception PI Expert™, des notes d'application et une assistance technique, afin d'accélérer la mise sur le marché de vos produits. La gamme LinkSwitch-HP, éprouvée dans des millions d'unités à travers le monde, garantit une conception fiable et une disponibilité à long terme.

Spécifications techniques complètes

Informations de commande : Référence LNK6776V | Boîtier : eDIP-12 | Conditionnement : Tube

Toutes les spécifications peuvent être modifiées sans préavis. Veuillez consulter la fiche technique officielle de Power Integrations pour connaître l'ensemble des paramètres de conception et les recommandations d'application.

• LNK6776V.pdf
