MC33363BDWG
Prix habituel
€82.005,95
Prix habituel
Prix promotionnel
€82.005,95
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | €82.005,95 EUR | €82.005,95 EUR |
| 15+ | €75.445,47 EUR | €1.131.682,05 EUR |
| 25+ | €73.805,36 EUR | €1.845.134,00 EUR |
| 50+ | €69.705,06 EUR | €3.485.253,00 EUR |
| 100+ | €61.504,46 EUR | €6.150.446,00 EUR |
| N+ | €12.300,89 EUR | Price Inquiry |
Frais d'expédition calculés à l'étape de paiement.
Quantité
Impossible de charger la disponibilité du service de retrait
Recycling Electronic Components

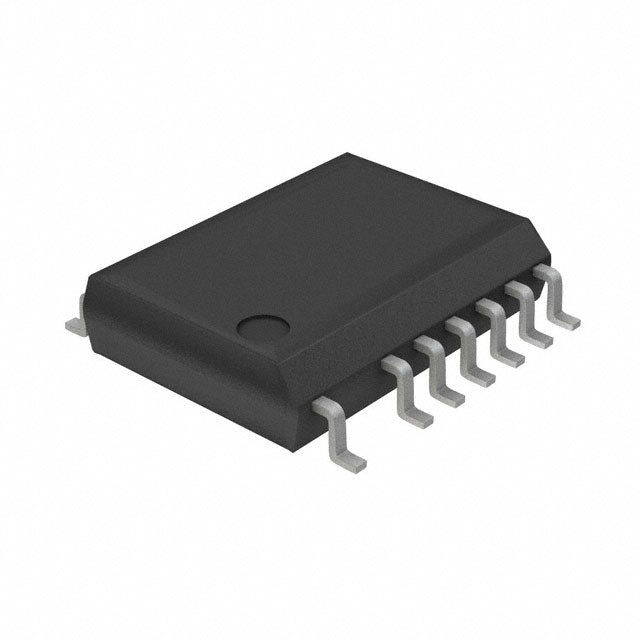

Contrôleur de commutation hors ligne MC33363BDWG
Le MC33363BDWG d'onsemi est un contrôleur de commutation AC/DC hors ligne isolé haute performance, conçu pour les convertisseurs flyback et forward. Ce contrôleur polyvalent intègre une capacité de commutation avec une tension de claquage de 700 V, ce qui le rend idéal pour les applications d'alimentation exigeant une isolation robuste et une grande fiabilité.
Caractéristiques principales
- Sortie isolée : assure une isolation galvanique pour une sécurité et une immunité au bruit accrues.
- Interrupteur interne : Un interrupteur haute tension intégré de 700 V réduit le nombre de composants externes.
- Large plage de fréquences de commutation : de 67,5 kHz à 285 kHz pour une optimisation de conception flexible
- Protection complète : limitation de courant, protection contre la surchauffe et la surtension
- Prise en charge de topologies flexibles : Compatible avec les convertisseurs flyback et forward.
- Large plage de fonctionnement : température de jonction de -25 °C à 150 °C, tension d’alimentation de 9,5 V à 40 V
Applications
Ce contrôleur de commutation est parfaitement adapté aux alimentations industrielles, aux équipements de télécommunications, à l'électronique grand public et à toute application nécessitant une conversion AC/DC isolée avec une fiabilité et une efficacité élevées.
Spécifications techniques
| Attributs du produit | Valeur de la propriété |
| Fabricant | onsemi |
| Gamme de produits | |
| Conditionnement | | |
| Isolation de la sortie | Isolé |
| Interrupteur(s) interne(s) | Oui |
| Tension - Claquage | 700 V |
| Topologie | Retour en vol, avant |
| Tension - Démarrage | 15,2 V |
| Tension d'alimentation (Vcc/Vdd) | 9,5 V ~ 40 V |
| Cycle de service | 50% |
| Commutation de fréquence | 67,5 kHz ~ 285 kHz |
| Puissance (Watts) | - |
| Protection contre les défauts | Limitation de courant, surchauffe, surtension |
| Fonctions de contrôle | Contrôle de fréquence |
| Température de fonctionnement | -25°C ~ 150°C (TJ) |
| Grade | - |
| Qualification | - |
| Type de montage | Montage en surface |
| Emballage / Étui | Boîtier SOIC 16 broches (0,295", largeur 7,50 mm), 13 broches |
| Emballage du dispositif du fournisseur | 16-SOIC |
MC33363BDWG.pdf
×
