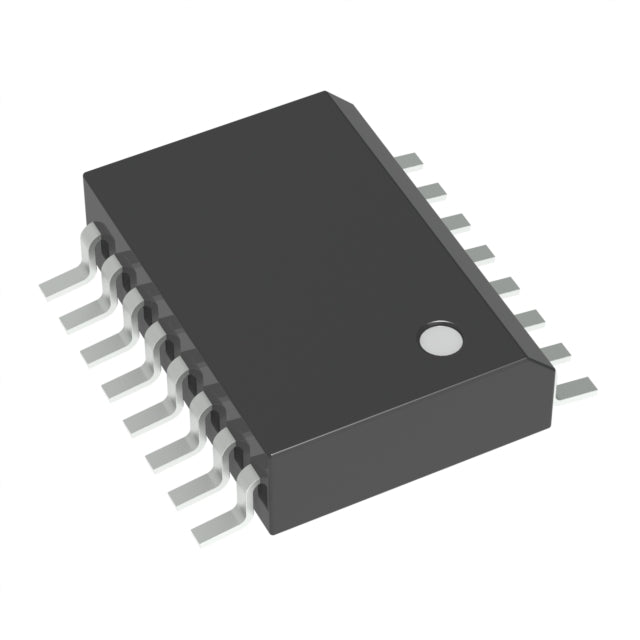

MC44603ADWR2G
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | €82.002,95 EUR | €82.002,95 EUR |
| 15+ | €75.442,71 EUR | €1.131.640,65 EUR |
| 25+ | €73.802,66 EUR | €1.845.066,50 EUR |
| 50+ | €69.702,51 EUR | €3.485.125,50 EUR |
| 100+ | €61.502,21 EUR | €6.150.221,00 EUR |
| N+ | €12.300,44 EUR | Price Inquiry |
Impossible de charger la disponibilité du service de retrait
MC44603ADWR2G - Circuit intégré de contrôleur PWM Flyback GreenLine™
Le MC44603ADWR2G d'onsemi est un contrôleur PWM flyback isolé hautes performances, conçu pour les applications de commutation hors ligne AC-DC. Appartenant à la gamme GreenLine™, ce circuit intégré assure une conversion de puissance fiable et intègre des fonctions avancées de protection contre les défauts, notamment la limitation de courant et la protection contre les surtensions.
Principales caractéristiques et avantages
- Large plage de tension d'alimentation : fonctionnement de 9 V à 18 V avec une tension de démarrage de 14,5 V.
- Fréquence de commutation élevée : jusqu’à 250 kHz pour une conception de transformateur compacte
- Cycle de service maximal de 80 % : optimisé pour une efficacité de topologie flyback
- Protection avancée : limitation de courant et protection contre les surtensions intégrées
- Fonctionnalités de contrôle : Démarrage progressif et fonctions de synchronisation
- Plage de températures étendue : -25 °C à 150 °C (TJ) pour les applications exigeantes
- Boîtier CMS : 16-SOIC pour assemblage automatisé
Applications typiques
Idéal pour les alimentations électriques destinées aux secteurs de l'aérospatiale, de l'automobile, de l'industrie, des télécommunications et du médical, exigeant une fiabilité élevée, un support technique à long terme et une traçabilité complète. Parfait pour les convertisseurs AC-DC isolés, les alimentations auxiliaires et les chargeurs de batterie.
Spécifications techniques complètes
En tant que distributeur agréé Onsemi, nous assurons une traçabilité complète, un support technique tout au long du cycle de vie et des ressources d'intégration pour les applications critiques. Livraison internationale disponible.
| Attributs du produit | Valeur de la propriété |
| Fabricant | onsemi |
| Gamme de produits | GreenLine™ |
| Conditionnement | | |
| Isolation de la sortie | Isolé |
| Interrupteur(s) interne(s) | Non |
| Tension - Claquage | - |
| Topologie | Flyback |
| Tension - Démarrage | 14,5 V |
| Tension d'alimentation (Vcc/Vdd) | 9V ~ 18V |
| Cycle de service | 80% |
| Commutation de fréquence | Jusqu'à 250 kHz |
| Puissance (Watts) | - |
| Protection contre les défauts | Limitation de courant, surtension |
| Fonctions de contrôle | Démarrage progressif, synchronisation |
| Température de fonctionnement | -25°C ~ 150°C (TJ) |
| Grade | - |
| Qualification | - |
| Type de montage | Montage en surface |
| Emballage / Étui | 16-SOIC (0,295", largeur 7,50 mm) |
| Emballage du dispositif du fournisseur | 16-SOIC |
MC44603ADWR2G.pdf
