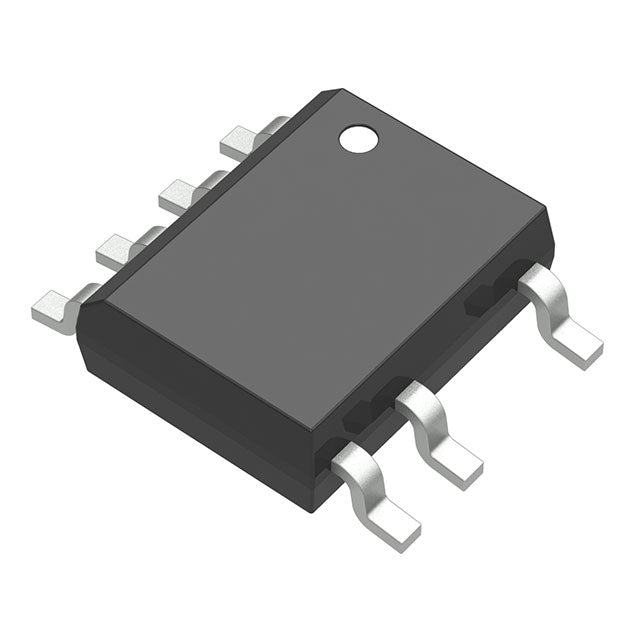

Image shown is a representation only. Exact specifications should be obtained from the product data sheet.
MP020A-5GS-Z
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | €0,95 EUR | €0,95 EUR |
| 15+ | €0,87 EUR | €13,05 EUR |
| 25+ | €0,86 EUR | €21,50 EUR |
| 50+ | €0,81 EUR | €40,50 EUR |
| 100+ | €0,71 EUR | €71,00 EUR |
| N+ | €0,14 EUR | Price Inquiry |
Impossible de charger la disponibilité du service de retrait
MP020A-5GS-Z Circuit intégré de commande de commutation Flyback
Le MP020A-5GS-Z de Monolithic Power Systems est un contrôleur de commutation AC-DC hors ligne isolé à retour rapide haute performance, conçu pour les applications d'alimentation critiques. Ce contrôleur de 8 watts offre une tension de claquage de 700 V, une fréquence de commutation de 120 kHz et une protection complète contre les défauts, incluant la limitation de courant, la protection contre les surintensités, la surchauffe et les surtensions.
Caractéristiques principales :
- Topologie flyback isolée avec commutateurs internes
- Plage de tension d'alimentation étendue : 6,6 V à 28 V
- Tension de démarrage de 17,3 V pour un fonctionnement fiable
- Plage de température de fonctionnement étendue : -40 °C à 125 °C (TJ)
- Boîtier SOIC 8 broches à montage en surface pour assemblage automatisé
- Conforme à la directive RoHS pour le respect de l'environnement
Applications : Idéal pour les conceptions d'alimentations électriques destinées aux secteurs de l'aérospatiale, de l'automobile, de l'industrie, du médical et des télécommunications, nécessitant une disponibilité à long terme et une traçabilité complète.
Spécifications techniques complètes
| Attributs du produit | Valeur de la propriété |
| Fabricant | Systèmes d'alimentation monolithiques Inc. |
| Gamme de produits | |
| Conditionnement | Bande et bobine (TR) | |
| Isolation de la sortie | Isolé |
| Interrupteur(s) interne(s) | Oui |
| Tension - Claquage | 700 V |
| Topologie | Flyback |
| Tension - Démarrage | 17,3 V |
| Tension d'alimentation (Vcc/Vdd) | 6,6 V ~ 28 V |
| Cycle de service | - |
| Commutation de fréquence | 120 kHz |
| Puissance (Watts) | 8 W |
| Protection contre les défauts | Limitation de courant, surcharge, surchauffe, surtension |
| Fonctions de contrôle | - |
| Température de fonctionnement | -40°C ~ 125°C (TJ) |
| Grade | - |
| Qualification | - |
| Type de montage | Montage en surface |
| Emballage / Étui | Boîtier SOIC 8 broches (0,154", largeur 3,90 mm), 7 broches |
| Emballage du dispositif du fournisseur | 8-SOIC-7A |
| RoHS |  |
MP020A-5GS-Z.pdf
