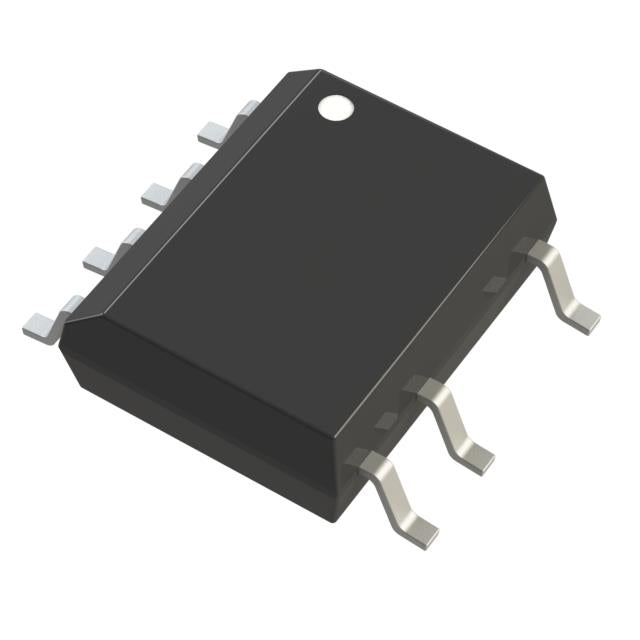

NCP1377BD1R2G
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | €82.002,95 EUR | €82.002,95 EUR |
| 15+ | €75.442,71 EUR | €1.131.640,65 EUR |
| 25+ | €73.802,66 EUR | €1.845.066,50 EUR |
| 50+ | €69.702,51 EUR | €3.485.125,50 EUR |
| 100+ | €61.502,21 EUR | €6.150.221,00 EUR |
| N+ | €12.300,44 EUR | Price Inquiry |
Impossible de charger la disponibilité du service de retrait
NCP1377BD1R2G - Contrôleur PWM Flyback haute performance
Le NCP1377BD1R2G d'Onsemi est un contrôleur PWM flyback de précision conçu pour les applications de conversion de puissance AC-DC et DC-DC isolées. Ce circuit intégré de contrôle avancé offre des performances fiables avec des fréquences de commutation jusqu'à 300 kHz et fonctionne sur une large plage de tensions d'alimentation de 7,5 V à 18 V.
Caractéristiques principales :
- Topologie Flyback : optimisée pour les conceptions d’alimentations isolées
- Large plage d'alimentation : tension de fonctionnement de 7,5 V à 18 V avec tension de démarrage de 12,5 V
- Fréquence de commutation élevée : jusqu’à 300 kHz pour une conception de transformateur compacte
- Protection complète : limitation de courant, protection contre la surchauffe et la surtension
- Boîtier CMS : SOIC 7 broches pour l’assemblage automatisé et les agencements de circuits imprimés compacts.
- Large plage de températures de fonctionnement : -40 °C à 125 °C (TJ) pour les environnements exigeants
Applications :
- Adaptateurs et chargeurs secteur AC-DC
- Alimentations auxiliaires
- Équipements industriels et de télécommunications
- Gestion de l'alimentation des appareils électroniques grand public
Spécifications techniques :
Pourquoi choisir le NCP1377BD1R2G ?
Ce contrôleur offre un excellent compromis entre performances, protection et intégration pour la conception d'alimentations économiques. Sa haute fréquence de commutation permet l'utilisation de composants magnétiques plus petits, tandis que sa protection complète contre les défauts garantit un fonctionnement fiable même dans des conditions difficiles. Conforme à la directive RoHS et bénéficiant des normes de qualité et de fiabilité d'onsemi.
| Attributs du produit | Valeur de la propriété |
| Fabricant | onsemi |
| Gamme de produits | |
| Conditionnement | | |
| Isolation de la sortie | Isolé |
| Interrupteur(s) interne(s) | Non |
| Tension - Claquage | - |
| Topologie | Flyback |
| Tension - Démarrage | 12,5 V |
| Tension d'alimentation (Vcc/Vdd) | 7,5 V ~ 18 V |
| Cycle de service | - |
| Commutation de fréquence | Jusqu'à 300 kHz |
| Puissance (Watts) | - |
| Protection contre les défauts | Limitation de courant, surchauffe, surtension |
| Fonctions de contrôle | - |
| Température de fonctionnement | -40°C ~ 125°C (TJ) |
| Grade | - |
| Qualification | - |
| Type de montage | Montage en surface |
| Emballage / Étui | Boîtier SOIC 8 broches (0,154", largeur 3,90 mm), 7 broches |
| Emballage du dispositif du fournisseur | 7-SOIC |
| RoHS |  |
NCP1377BD1R2G.pdf
