NEX80611DAZ

NEX80611DAZ - Circuit intégré de contrôleur Flyback haute efficacité

Le NEX80611DAZ de Nexperia est un circuit intégré de commande flyback isolé haute performance conçu pour les applications de redressement synchrone secondaire (SR) jusqu'à 65 W. Ce circuit intégré de gestion de l'alimentation avancé offre une protection complète contre les défauts et fonctionne sur une large plage de tensions d'alimentation de 10 V à 83 V, ce qui le rend idéal pour les conceptions d'alimentations industrielles, de télécommunications et grand public.

Caractéristiques principales

• Puissance admissible de 65 W : optimisée pour les applications de conversion AC/DC et DC/DC de puissance moyenne.
• Redressement synchrone côté secondaire : améliore le rendement et réduit la dissipation de chaleur
• Plage de tension d'alimentation étendue : fonctionnement de 10 V à 83 V avec une tension de démarrage de 17 V.
• Fréquence de commutation de 130 kHz : permet la conception de transformateurs et de filtres compacts.
• Protection complète : limitation de courant, protection contre les surcharges, les surtensions, les surchauffes, les surtensions et les courts-circuits
• Commande de démarrage progressif : réduit le courant d’appel et les contraintes sur les composants
• Plage de températures étendue : température de jonction de -40 °C à 125 °C pour les environnements difficiles

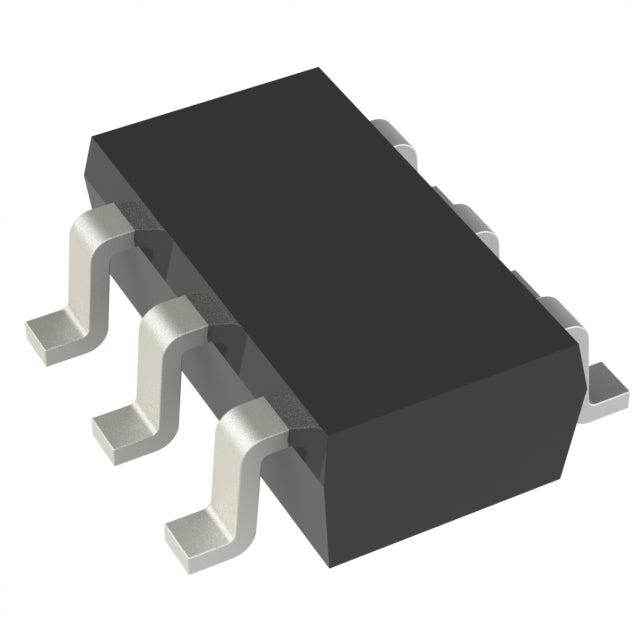

• Boîtier TSSOP-6 compact : conception à montage en surface peu encombrante
• Conforme à la directive RoHS : Répond aux normes environnementales pour une distribution mondiale

Applications

• Adaptateurs et chargeurs secteur AC/DC
• Alimentations industrielles
• Équipements de télécommunications et de réseaux
• Gestion de l'alimentation des appareils électroniques grand public
• circuits de commande de LED
• Alimentations auxiliaires

Spécifications techniques

Pourquoi choisir le NEX80611DAZ ?

En tant que distributeur agréé des composants semi-conducteurs Nexperia, nous fournissons des circuits intégrés NEX80611DAZ authentiques, avec traçabilité complète, fiches techniques et assistance technique. Ce circuit intégré de contrôle fait partie de la gamme éprouvée NEX806 de Nexperia, offrant aux ingénieurs une solution fiable pour une conversion de puissance efficace, avec des protections robustes et une longue durée de vie.

Ressources de conception : Des fiches techniques complètes, des notes d’application et des schémas de référence sont disponibles pour accélérer votre processus de développement. Notre équipe technique peut vous accompagner dans l’intégration de solutions répondant à vos exigences spécifiques en matière d’alimentation électrique.

Assurance qualité : Toutes les unités sont scellées en usine, conformes aux normes RoHS/REACH et bénéficient des standards de qualité Nexperia. Disponibles en conditionnement sur bande et bobine pour les processus d’assemblage automatisés.

• NEX80611DAZ.pdf
