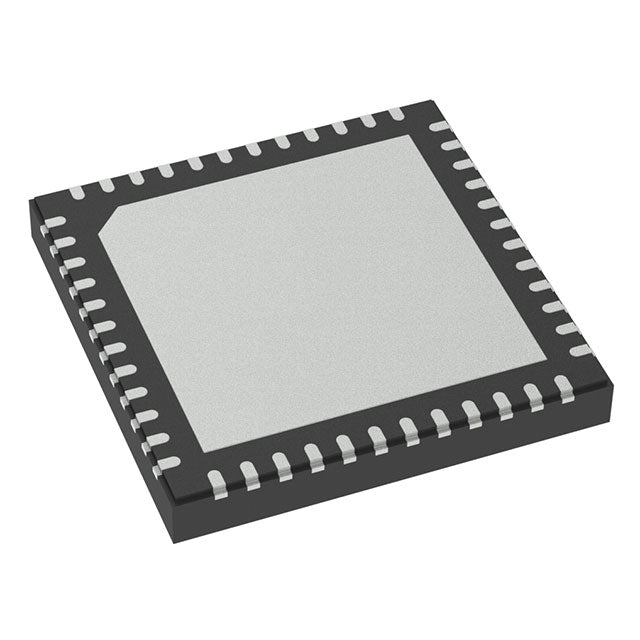

PIC18F47Q84-E/NHXVAO

Présentation du produit

Le PIC18F47Q84-E/NHXVAO est un microcontrôleur 8 bits de qualité automobile issu de la célèbre série PIC® 18F de Microchip Technology. Conçu pour les applications critiques des secteurs de l'aérospatiale, de l'automobile, de l'industrie, du médical et des télécommunications, ce semi-conducteur haute fiabilité offre des performances exceptionnelles grâce à sa mémoire Flash de 128 Ko, sa fréquence de traitement de 64 MHz et ses nombreuses options de connectivité, notamment les interfaces CANbus, LINbus, I2C, SPI et UART/USART.

Principales caractéristiques et avantages

• Fiabilité de qualité automobile : conforme à la norme AEC-Q100 pour les conditions de fonctionnement extrêmes (de -40 °C à 125 °C), garantissant des performances fiables dans des environnements difficiles.
• Puissance de traitement robuste : fréquence d’horloge de 64 MHz avec 128 Ko de mémoire Flash et 12,5 Ko de RAM pour les applications embarquées complexes.
• Connectivité avancée : la prise en charge multiprotocole (CANbus, LINbus, I2C, SPI, UART/USART) permet une intégration transparente aux réseaux automobiles et industriels.
• Périphériques complets : Détection/réinitialisation de sous-tension intégrée, DMA, LVD, POR, PWM et WDT pour une protection et un contrôle améliorés du système
• Configuration E/S flexible : 36 broches d’E/S programmables avec une large plage de tension (1,8 V à 5,5 V) pour une conception système polyvalente
• Conversion de données haute résolution : convertisseur analogique-numérique SAR 12 bits à 35 canaux et convertisseur numérique-analogique 8 bits pour un traitement précis du signal analogique
• Format compact : boîtier CMS 40-VQFN (5 x 5 mm) avec flanc mouillable pour un assemblage et une inspection fiables des circuits imprimés.
• Conforme à la directive RoHS : Conception écoresponsable répondant aux normes réglementaires internationales

Applications idéales

Ce microcontrôleur excelle dans les applications exigeantes nécessitant une fiabilité élevée et une certification automobile, notamment les calculateurs de gestion moteur (ECU), les modules de commande de carrosserie, les systèmes d'automatisation industrielle, les équipements de diagnostic médical et les infrastructures de télécommunications. Sa connectivité robuste, son intégration périphérique étendue et sa large plage de températures de fonctionnement en font le choix privilégié des ingénieurs développant les systèmes embarqués de nouvelle génération.

Avantages techniques

L'architecture du PIC18F47Q84 offre une efficacité énergétique supérieure grâce à des options d'oscillateur flexibles (externe/interne), une mémoire EEPROM non volatile (1 Ko x 8) et une protection complète par temporisateur de surveillance. La technologie ADC à double pente garantit des mesures précises sur toute la plage de tension, tandis que le contrôleur DMA intégré décharge les tâches de transfert de données pour optimiser l'efficacité du traitement.
