PKS606YN

PKS606YN - Circuit intégré de commutation Flyback hors ligne PeakSwitch®

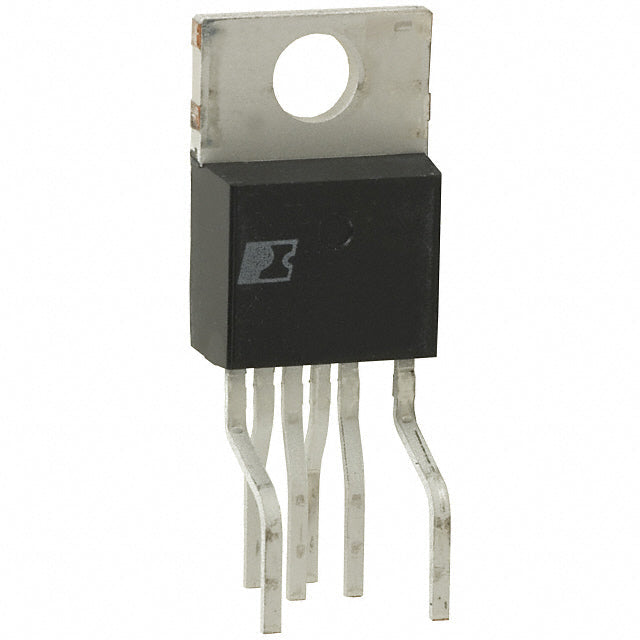

Le PKS606YN de Power Integrations est un circuit intégré de conversion flyback hors ligne haute performance conçu pour les applications de conversion de puissance AC-DC isolées jusqu'à 117 W. Cette solution intégrée combine un MOSFET de puissance 700 V avec des circuits de commande avancés, offrant une efficacité et une fiabilité exceptionnelles dans un boîtier traversant TO-220-7C compact.

Principales caractéristiques et avantages

• Capacité haute tension : tension de claquage de 700 V pour applications d’entrée universelles
• Puissance de sortie élevée : supporte une puissance de 117 W avec un cycle de service de 65 %.
• Commutation rapide : fréquence de commutation de 277 kHz pour une conception de transformateur compacte
• Protection complète : Limitation de courant, protection contre les surcharges et les surchauffes intégrées
• Conception isolée : assure une isolation galvanique entre l'entrée et la sortie
• Large plage de fonctionnement : température de jonction de -40 °C à 150 °C
• Intégration facile : activez la fonction de contrôle (EN) pour une gestion simplifiée de l’alimentation.

Applications typiques

Le PKS606YN est idéal pour une large gamme d'applications d'alimentation AC-DC, notamment les équipements industriels, l'électronique grand public, les drivers d'éclairage LED, les appareils domotiques et les alimentations auxiliaires. Ses protections intégrées et sa grande fiabilité le rendent adapté aux environnements exigeants nécessitant un fonctionnement prolongé.

Spécifications techniques

Pourquoi choisir le PKS606YN ?

La gamme PeakSwitch de Power Integrations offre une intégration et des performances de pointe pour la conversion de puissance hors ligne. Le PKS606YN combine une capacité haute tension, des protections robustes et une fiabilité éprouvée pour réduire le nombre de composants, simplifier la conception et accélérer la mise sur le marché de vos projets d'alimentation.

• PKS606YN.pdf
