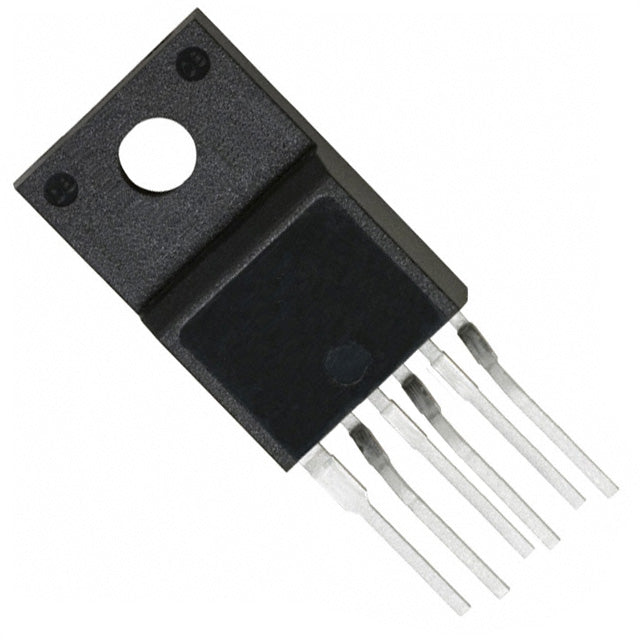

Image shown is a representation only. Exact specifications should be obtained from the product data sheet.
STR-W6756N
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | €1,95 EUR | €1,95 EUR |
| 15+ | €1,79 EUR | €26,85 EUR |
| 25+ | €1,76 EUR | €44,00 EUR |
| 50+ | €1,66 EUR | €83,00 EUR |
| 100+ | €1,46 EUR | €146,00 EUR |
| N+ | €0,29 EUR | Price Inquiry |
Impossible de charger la disponibilité du service de retrait
Circuit intégré régulateur de commutation Flyback STR-W6756N
Le STR-W6756N de Sanken Electric est un circuit intégré régulateur de commutation flyback isolé hautes performances, conçu pour les applications d'alimentation hors ligne AC/DC. Cette solution robuste de gestion de l'alimentation présente une tension de claquage de 650 V, des éléments de commutation intégrés et une protection complète contre les défauts, incluant la limitation de courant, la protection contre les surcharges et les surtensions.
Caractéristiques principales :
- Tension de claquage de 650 V pour les applications à haute fiabilité
- Interrupteurs internes intégrés pour une conception simplifiée
- Plage de fréquences de commutation de 19 kHz à 25 kHz
- Commande de démarrage progressif pour réduire le courant d'appel
- Plage de tension d'alimentation étendue : 9,7 V à 35 V
- Température de fonctionnement : -20 °C à 115 °C
- Conforme à la directive RoHS pour le respect de l'environnement
- Boîtier traversant TO-220F-6L pour un assemblage facile
Applications : Idéal pour les alimentations industrielles, l'électronique grand public, les équipements de télécommunications et toute application nécessitant une topologie flyback isolée avec un support à long terme.
Spécifications techniques complètes
| Attributs du produit | Valeur de la propriété |
| Fabricant | Sanken Electric USA Inc. |
| Gamme de produits | STR-W6700 |
| Conditionnement | En vrac | |
| Isolation de la sortie | Isolé |
| Interrupteur(s) interne(s) | Oui |
| Tension - Claquage | 650 V |
| Topologie | Flyback |
| Tension - Démarrage | 18,2 V |
| Tension d'alimentation (Vcc/Vdd) | 9,7 V ~ 35 V |
| Cycle de service | - |
| Commutation de fréquence | 19 kHz ~ 25 kHz |
| Puissance (Watts) | - |
| Protection contre les défauts | Limitation de courant, surcharge, surtension |
| Fonctions de contrôle | Démarrage progressif |
| Température de fonctionnement | -20°C ~ 115°C (TA) |
| Grade | - |
| Qualification | - |
| Type de montage | trou traversant |
| Emballage / Étui | TO-220-6 Pack complet, broches formées |
| Emballage du dispositif du fournisseur | TO-220F-6L |
| RoHS |  |
