Image shown is a representation only. Exact specifications should be obtained from the product data sheet.
STR-W6765
| Quantity | Unit Price | Total Price |
|---|---|---|
| 1 | €81.776,95 EUR | €81.776,95 EUR |
| 15+ | €75.234,79 EUR | €1.128.521,85 EUR |
| 25+ | €73.599,26 EUR | €1.839.981,50 EUR |
| 50+ | €69.510,41 EUR | €3.475.520,50 EUR |
| 100+ | €61.332,71 EUR | €6.133.271,00 EUR |
| N+ | €12.266,54 EUR | Price Inquiry |
Impossible de charger la disponibilité du service de retrait

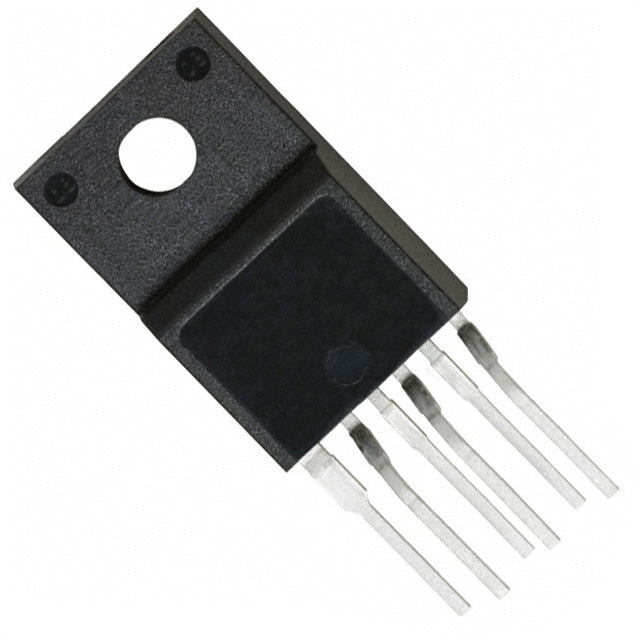

STR-W6765 Circuit intégré régulateur de commutation Flyback hors ligne
Le STR-W6765 de Sanken Electric est un circuit intégré régulateur de puissance flyback hors ligne haute performance conçu pour les applications d'alimentation AC/DC jusqu'à 110 W. Ce circuit intégré de puissance comprend un commutateur MOSFET interne de 800 V, un circuit de protection complet et une commande de démarrage progressif pour une conversion de puissance fiable et efficace dans les équipements industriels, grand public et de télécommunications.
Principales caractéristiques et avantages
- Capacité de puissance de 110 W : Idéale pour les adaptateurs et alimentations AC/DC de puissance moyenne
- Tension de claquage de 800 V : MOSFET haute tension pour applications d'entrée universelles
- Fréquence de commutation de 19 à 25 kHz : optimisée pour la conception du transformateur et les performances en matière d’interférences électromagnétiques.
- Protection complète : limitation de courant, protection contre les surcharges et les surtensions
- Contrôle de démarrage progressif : réduit le courant d’appel et améliore la fiabilité
- Large plage de fonctionnement : température ambiante de -20 °C à +115 °C
- Boîtier TO-220F-6L : Montage traversant standard pour une intégration facile
Applications
- Adaptateurs et chargeurs secteur AC/DC
- Alimentations de contrôle industriel
- Équipement de télécommunications
- modules d'alimentation pour appareils électroniques grand public
- Alimentations auxiliaires
Pourquoi choisir un distributeur agréé ?
En vous procurant le STR-W6765 auprès de notre réseau de distribution agréé, vous bénéficiez de composants Sanken Electric authentiques, accompagnés de la documentation complète du fabricant, des certificats de traçabilité et d'une garantie. Nous assurons une disponibilité tout au long du cycle de vie de nos produits afin de soutenir vos projets et de limiter les risques d'obsolescence.
Spécifications techniques complètes
Toutes les spécifications sont sujettes aux fiches techniques du fabricant. Contactez-nous pour obtenir des modèles de référence, des notes d'application et une assistance à l'intégration.
| Attributs du produit | Valeur de la propriété |
| Fabricant | Sanken Electric USA Inc. |
| Gamme de produits | STR-W6700 |
| Conditionnement | | |
| Isolation de la sortie | Isolé |
| Interrupteur(s) interne(s) | Oui |
| Tension - Claquage | 800 V |
| Topologie | Flyback |
| Tension - Démarrage | 18,2 V |
| Tension d'alimentation (Vcc/Vdd) | 9,7 V ~ 35 V |
| Cycle de service | - |
| Commutation de fréquence | 19 kHz ~ 25 kHz |
| Puissance (Watts) | 110 W |
| Protection contre les défauts | Limitation de courant, surcharge, surtension |
| Fonctions de contrôle | Démarrage progressif |
| Température de fonctionnement | -20°C ~ 115°C (TA) |
| Grade | - |
| Qualification | - |
| Type de montage | trou traversant |
| Emballage / Étui | TO-220-6 Pack complet, broches formées |
| Emballage du dispositif du fournisseur | TO-220F-6L |
| RoHS |  |
STR-W6765.pdf
